PLC智能网关实现产量数据采集到MES系统

一、项目背景

本项目为一家中等规模装备制造工厂，车间内建有注塑、冲压、装配、检测等多条自动化生产线，生产节拍快、产量大、设备数量多。车间各条生产线均采用PLC（可编程逻辑控制器）作为核心控制单元，负责完成设备的逻辑控制、生产产量计数、设备启停状态记录、故障报警信息采集等底层控制任务。现有西门子PLC设备支持Modbus、S7、OPCUA等多种工业通信协议，接口资源相对丰富，具备进行数据采集的硬件基础。

然而，工厂上层部署的MES（制造执行系统）生产管理平台却无法直接读取PLC内部的生产数据，车间产量统计主要依赖人工手抄、报表填报的原始方式，生产管理人员需定时到产线现场记录产量数据，再手工录入管理系统。这种方式不仅耗费大量人力，而且数据滞后严重、统计口径不统一、容易产生人为误差，难以满足企业精细化管理与实时生产调度的要求。同时，设备故障信息无法及时上报，异常处置存在明显滞后。

因此，企业迫切需要引入PLC智能网关，通过数据采集与协议适配，打通PLC与MES系统之间的数据链路，实现产量等生产数据自动采集、实时上报，从根本上提升车间数字化管理水平。

二、需求分析

结合企业生产管理现状与数字化升级目标，本项目建设需要满足以下几方面的核心需求：

1、采集各产线PLC内部的产量计数、设备运行状态、故障代码、开机时长等关键生产数据，完成协议解析与适配，并将标准化后的数据稳定对接上传至MES系统（Modbus转MQTT）。

2、支持有线以太网和4G无线网络的多网互备上网方式，可根据车间网络环境灵活选用，确保数据上传通道的可靠性，实现生产数据的实时、稳定上报。

3、采集的数据点位覆盖总产量、班次产量、良品数量、不良品数量、设备运行状态、故障报警信息、开机与停机时长等主要生产管理指标，满足MES系统各业务模块的数据需求。

4、在项目实施过程中不得修改PLC原有控制程序，不得影响现场产线正常生产运行，确保系统改造对生产零干扰，降低实施风险与改造成本。

三、系统架构

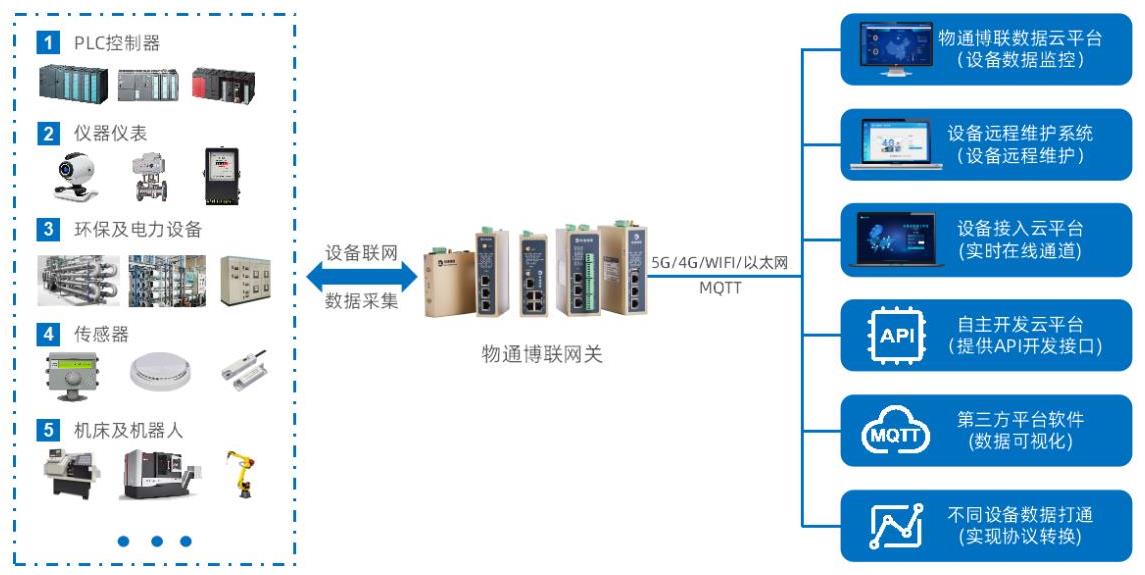

本方案采用“设备层—网关层—平台层”三层网络架构，实现从PLC底层数据采集到MES系统上层应用的完整数据链路。

1、设备层：车间各生产线的PLC控制器构成设备层。PLC完成现场设备的逻辑控制，统计生产产量，记录设备启停、故障等信息，并通过其自带的通信接口（如串口、以太网口）向上层提供数据访问能力，是整个系统的数据源头。

2、网关层：PLC智能网关作为系统的核心枢纽，负责对接车间多台PLC设备。网关通过串口、以太网等多种方式与PLC建立通信连接，实现多协议数据采集与转换，并对采集到的原始数据进行预处理、协议适配与标准化封装，再将标准化生产数据上传至MES系统。网关内置数据缓存与断点续传机制，保障数据传输的完整可靠。

WG583网关参数功能

·硬件参数：单核CPU，128MB运存，3个百兆网口，2个串口

·联网功能：5GRedCap、CAT4/CAT14G、2.4GHZWiFi（AP/STA），有线以太网

·采集功能：内嵌工控协议，支持采集PLCCNC机床机械手臂注塑机、仪器仪表、环保及水文、能源等设备数据

·边缘计算：支持协议解析，报警触发、跳变触发、公式计算及边缘决策功能

·云端适配：支持接入物通博联云、自主开发云平台、主流第三方工业互联网平台

·系统应用：远程维护设备、多网互备、断点续传、网络及应用自恢复、串口转发、协议转发等

3、平台层：MES系统作为系统的数据应用端，接收网关上报的生产数据，完成数据解析、校验与存储，并在此基础上实现产量统计分析、生产报表生成、生产过程追溯、设备状态管理、质量分析等业务功能，为企业生产管理决策提供数据支撑。

四、实现功能

1、生产管理人员可通过电脑、车间LED大屏等多种终端，实时查看各产线实时产量、班次产量、良品数量、不良品数量等数据，全面掌握产线运行情况。当设备发生故障或产量异常时，系统可触发告警提醒，管理人员能够及时处置产线异常，缩短故障响应时间。

2、网关内置点位映射配置功能，支持根据产线调整灵活增删、修改采集点位，无需改动PLC内部控制程序，即可快速适配新增设备或调整采集项，显著降低项目实施难度以及后期运维维护成本。

3、依托MES系统的组态画面与报表功能，自动统计总产量、班次产出、良品率、设备开机时长、停机时长等指标，为生产排产、绩效考核、质量分析等业务提供真实、完整的原始数据，提升管理决策的科学性。

4、支持网关远程管理功能，管理人员可远程修改采集周期、通信参数、告警阈值等配置，支持网关固件在线升级，无需到车间现场操作，不影响产线正常生产作业，降低运维人力成本。

5、网关具备断网本地缓存功能，在网络中断时自动缓存采集到的产量数据，网络恢复后自动补传，避免因网络波动导致产量数据丢失，保障生产数据的完整性与连续性。

五、项目效益

1、数据效益：全面取消人工手抄、人工填报产量的工作模式，实现产量、良品、不良品等生产数据自动采集与实时上报，消除人为统计误差，保证生产数据真实、准确、实时，为生产管理奠定可靠的数据基础。

2、管理效益：实时掌握各产线生产进度、设备停机与故障情况，便于生产调度及时调整排产计划，实现生产过程的可视化、透明化管理，提升车间整体管控水平与管理效率。

3、成本效益：无需对现有PLC控制程序进行任何改动，减少现场改造工作量与实施周期；网关支持远程运维，降低现场调试、后期维护的人力成本与时间成本，实现项目投资回报最大化。

4、生产效益：借助MES系统强大的数据分析能力，可统计设备OEE、良品率、停机原因等关键指标，帮助企业精准定位生产瓶颈，优化生产工艺与生产流程，提升设备利用率与车间整体产出效率。

5、追溯效益：完整留存各班次生产历史数据，实现生产过程全流程数据追溯，便于质量问题回溯、生产绩效考核，为企业数字化管理、精益生产提供可靠、可持续的数据支撑，助力企业数字化转型战略落地。
