MIG焊机焊接电流电压监测物联网方案

一、方案背景

随着制造业对焊接质量一致性、结构安全性及生产效率的要求不断提升，MIG（熔化极惰性气体保护焊）焊机的焊接质量已成为影响产品可靠性的关键因素。然而，传统焊接过程普遍缺乏对焊接电流、电压等关键参数的实时监测，依赖人工经验判断与事后抽检，存在数据缺失、响应滞后、追溯困难等问题。

为提升焊接过程的数字化管理水平，某大型金属结构制造企业亟需构建一套MIG焊机焊接电流电压监测物联网系统，实现焊接参数的实时采集、远程监控与质量追溯，为工艺优化与质量管理提供数据支撑。

二、前期调研

经过现场调研，本次项目需针对工厂内多台MIG焊机进行焊接电流与电压数据的采集，由霍尔型库仑计（电流传感+电压采样）负责在焊机输出回路取电流电压信号，点位较少；同时由于焊机需要在各个作业车间移动，还需要监测设备位置。因此，本次项目选用经济型的4G工业网关WG581。

三、系统架构

设备层：多台MIG焊机部署在各个车间执行焊接工作，霍尔型库仑计（电流传感+电压采样）负责在焊机输出回路取电流电压信号，同时串口继电器用于隔离引弧瞬间的高频高压脉冲。

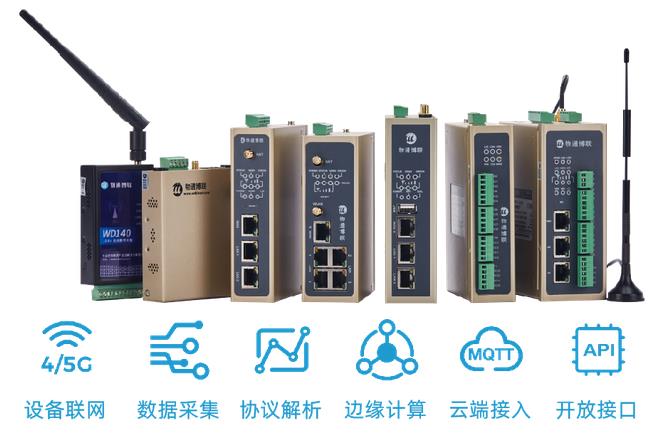

网关层：物通博联工业数据采集网关WG581内置定位模块，并通过RS485（ModbusRTU）接口轮询采集焊接电压、电流等数据，并通过WiFi/4G网络上报大工厂物联网平台中。

硬件参数：单核CPU，128MB运存,1个百兆网口，1个串口

联网功能：5GRedCap、CAT4/CAT14G、2.4GHZWiFi（AP/STA），有线以太网

采集功能：内嵌工控协议，支持采集PLC、仪器仪表、环保及水文、能源等设备数据

边缘计算：支持协议解析，报警触发、跳变触发、公式计算及边缘决策功能

云端适配：支持接入物通博联云、自主开发云平台、主流第三方工业互联网平台

系统应用：远程维护设备、多网互备、断点续传、网络及应用自恢复、协议转发等

平台层：工厂物联网平台接收数据报文，解析后对焊接电流、电压等关键参数进行实时展示、存储与分析，可生成可视化报表与趋势曲线，并在数据异常时触发告警。

四、实现功能

焊接参数实时监测：管理人员无需频繁往返各焊接工位，通过电脑或工控机屏幕即可实时查看所有联网焊机的电流、电压等参数与设备状态，显著提升监测效率与数据透明度。

异常自动告警：系统可对焊接电流、电压设定告警阈值。一旦数据异常，系统自动触发声光告警，并通过微信、短信、邮件等方式通知相关负责人，及时遏制安全风险。

数据可视化与分析：系统自动统计各焊机的电流、电压及焊接合格率等关键信息，生成可视化报表，支持按班次、批次、日、月等维度导出，为质量改进会议提供数据依据。

系统集成与追溯：采集到的标准化焊接数据可无缝对接到企业MES、ERP等系统，打通生产与质量管理的“数据孤岛”，助力企业持续改进焊接工艺，提升产品良率。
