AI数据机房空调PLC数据采集系统方案

一、方案背景

某AI算力数据中心的核心基础设施依赖多台精密空调系统。AI模型在训练与推理过程中产生大量热量，机房内温湿度稳定性直接决定服务器运行效率与硬件寿命，需严格维持在合理的温湿度恒定范围内。以往需要运维人员定时巡检空调运行状态与调控机房温湿度，一旦出现异常未能及时发现，就会导致服务器降频、宕机甚至硬件损坏，工作量大、响应滞后，不利于企业推进绿色数据中心与智能化运维转型。

因此，企业要求实现机房空调系统的物联网改造，实现对空调运行状态、机房温湿度、能耗数据等可视化监控、告警、管理、控制与统计等功能，从而减少人力成本、增强机房运行安全性与稳定性。物通博联（WideIOT）提供高效可靠的物联网解决方案。

二、现场调研

现场每组空调机组分别用于各个数据机房的通风降温工作，主控制器为西门子PLCS7-1200PLC，支持S7通信协议，具备空闲的以太网口。现场以太网通信条件十分完善，可以利用原有架构实现有线上网，保障数据通信稳定可靠。

三、解决方案

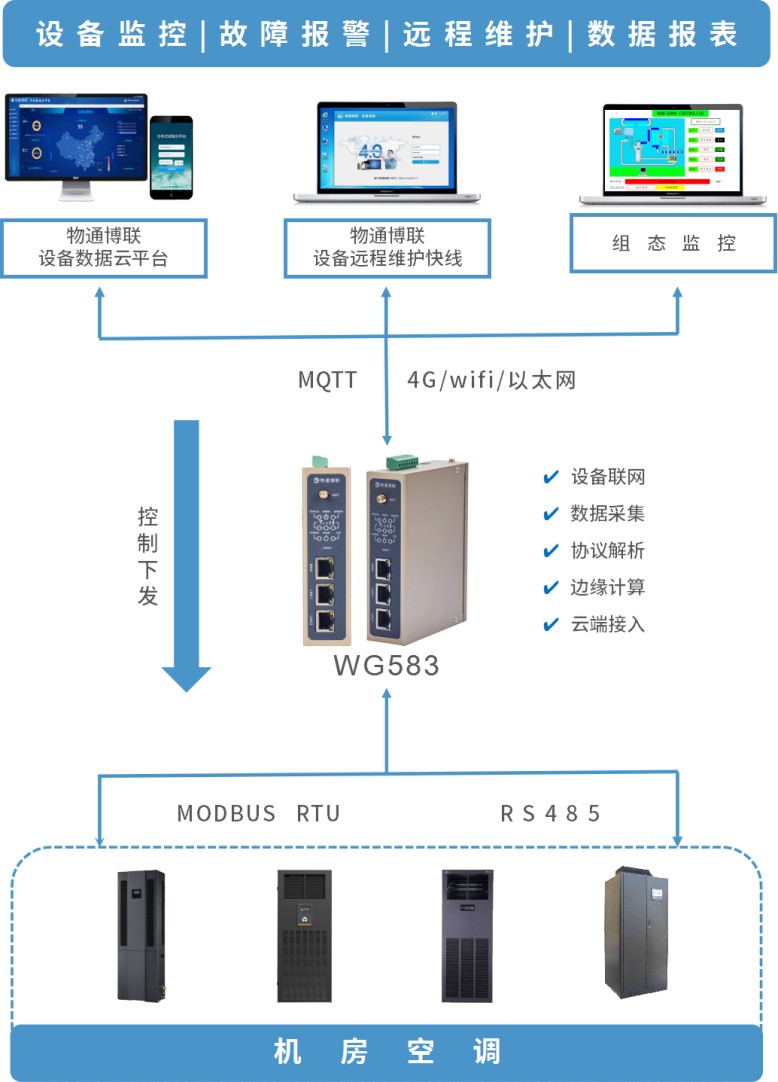

1、部署工业智能网关WG583到每台空调PLC控制柜内，并接入电源，同时通过以太网口接入西门子PLCS7-1200PLC，配置好数据变量、通信协议、告警规则、上传周期、服务器地址等。

2、工业智能网关实时采集空调运行状态、机房温湿度、压缩机频率、风机转速、能耗等数据，并通过以太网网络上传到本地服务器中，上行协议为MQTT，数据格式为标准JSON格式。

3、中控室内的管理系统能够解析JSON数据报文，实现对机房空调系统的可视化处理，并为管理人员提供远程监控、告警、管理、控制与统计等功能，实现对空调状态与机房环境的全方位一体化管理。

四、实现功能

1、系统以数字仪表盘、实时曲线图、空调系统工艺流程图等直观形式，将机房各区域温湿度、空调运行状态、压缩机频率、风机转速、实时能耗等关键参数呈现在数据大屏。

2、当温湿度偏离安全范围或空调设备出现故障停机时，系统立即通过微信、短信、邮件等方式通知责任人，快速定位故障设备与告警信息，确保异常在第一时间得到处置。

3、管理人员通过平台可直接对PLC下发控制指令，包括远程设定温度目标值、调整风机转速、切换运行模式、启停空调机组等，提升应急响应能力与管理水平。

4、汇总每台空调运行数据与机房环境数据，生成温度达标率、超温累计时长、空调能效比、平均能耗、故障响应时长等统计报表，为绿色数据中心决策分析提供数据支持。
