电池质检数据采集物联网解决方案

一、方案背景

随着市场对电池能量密度、循环寿命及安全标准的要求日益严苛，电池制造环节的品质控制已成为企业生命线。然而，传统的电池质检模式高度依赖人工操作与纸质记录，面对产线高速运转产生的海量、多维度的质检数据，逐渐暴露出效率低、易出错、追溯难等根本性问题。

为应对这一挑战，某大型电池生产企业亟需构建一套智能化的质检数据采集物联网系统，以实现质检环节的数字化、透明化管理，为工艺优化与质量追溯提供坚实的数据支撑。

二、前期调研

经过现场调研，本次项目需针对电池生产全流程中的关键质检仪器进行数据采集，具体对象及点位如下：

电子秤：采集极片、电芯等原材料的重量数据，用于确保涂布量的一致性与准确性（RS485串口、ModbusRTU协议）。

拉力计：采集隔膜横向和纵向的拉伸强度数据，评估其机械性能（RS485串口、ModbusRTU协议）。

粘度计：采集电解液的粘度数据，该参数直接影响注液工序的质量与电池性能（RS485串口、ModbusRTU协议）。

水分计：采集电池材料（如正负极片、隔膜）的含水率数据，水分是电池内部发生副反应的重要诱因（RS485串口、ModbusRTU协议）。

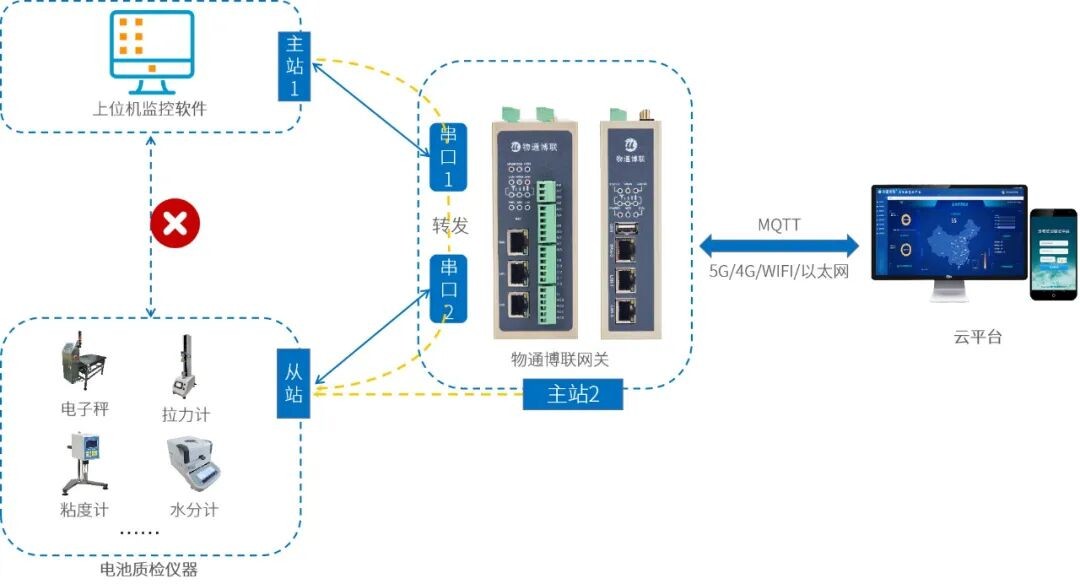

三、系统架构及选型

设备层：车间内分布着电子秤、拉力计、粘度计、水分计等多种质检仪器，这些仪器多具备RS485标准串行通信接口，但常因单机运行、接口被占用而形成数据孤岛。

网关层：部署物通博联工业数据采集终端WG585。通过其RS485串口连接各质检仪器，解决串口占用与协议适配问题，实现多仪器、多协议的数据汇聚。采集到的质检数据通过工厂以太网，以MQTT协议上报至本地上位机系统。

丰富的接口配置：提供2个RS232/485串口和5个百兆以太网口，支持同时接入多台从站设备，满足多种质检仪器混合接入的需求。

多样的联网方式：支持5GRedCap、4G、2.4GWi-Fi（AP/STA）、有线以太网等多种联网方式，确保数据可灵活、稳定地上传。

强大的采集能力：内嵌Modbus、DLT645等主流工控协议，支持快速采集专利算法，可同时采集多种设备数据，解决异构设备集成难题。

边缘计算功能：支持智能采集、数据过滤、报警触发、公式计算等功能，可在网关层对原始数据进行预处理，消除设备异构性，实现数据标准化。

灵活的云端适配：支持通过MQTT、Modbus、OPCUA、SQL、HTTP等方式接入各类云平台和工业软件，便于与现有MES系统对接。

高可靠设计：内嵌软硬件看门狗，支持断网重连、断点续传、异常自恢复，确保在工业车间环境中无人值守稳定运行。

工业级标准：支持6~35V宽电压供电，工作温度范围-30℃~70℃，能适应工业现场的复杂环境。

平台层：本地上位机系统接收MQTTJSON报文，解析后对电池重量、隔膜拉伸强度、电解液粘度、水分含量等关键质检指标进行实时展示、存储与分析。系统可生成可视化报表与趋势曲线，并在数据异常时触发告警。

四、实现功能

质检数据实时监测：质检人员无需频繁往返各工位抄录数据，通过电脑或工控机屏幕即可实时查看所有联网质检仪器的测量数据与设备状态，显著提升检测效率与数据透明度。

异常自动告警：系统可对各项关键指标设定告警阈值。一旦数据异常，系统自动触发声光告警，并通过微信、短信、邮件等方式通知相关负责人，及时遏制质量风险。

数据可视化与分析：系统自动统计各质检仪器的测量均值、最大值、最小值及批次合格率等关键信息，生成可视化报表，支持按班次、批次、日、月等维度导出，为质量改进会议提供数据依据。

数据安全与接口管控：通过网关的接口禁用功能，可限制非授权设备的数据读取，确保核心质检数据“足不出厂”，有效防止数据泄露与网络病毒攻击，保障企业的数据资产安全。

系统集成与追溯：采集到的标准化质检数据可无缝对接到企业MES、ERP等系统，打通生产与质量管理的“数据孤岛”，助力企业持续改进生产工艺，提升产品良率。
