硬件参数：5个千兆网口，3个RS485/RS232串口（可选1DI+1DO+2串口）,1USB口
联网功能：支持5G/4G/WIFI等多种网络接入方式
采集功能：支持采集各种PLC主控器、能源电力设备、各种表计、传感器、CNC机床等设备数据

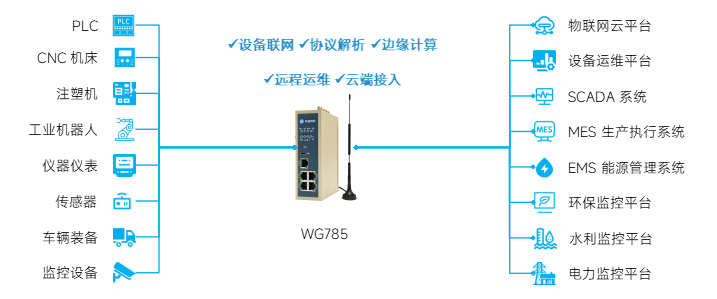

边缘计算：支持协议解析、边缘计算、数据上云及远程维护
云端适配：支持接入物通博联云、自主开发云平台、主流第三方工业互联网平台
系统应用：远程维护设备、多网互备、断点续传、网络及应用自恢复、串口转发、协议转发等

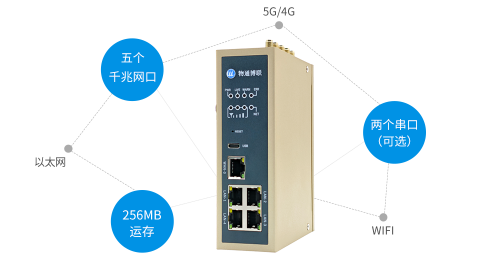

支持5个千兆网口、3个RS485/RS232串口（可选DI/DO）、1USB口，5G/4G/WIFI多网接入。

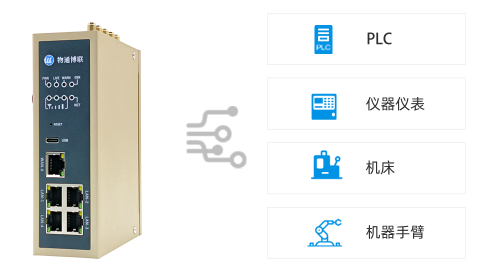

支持各种PLC、仪器仪表、机床、机器手臂、环保、电力等设备的数据采集，快速采集专利算法，同时采集多种设备内嵌主流的工控协议（Modbus TCP、Modbus RTU、OPC UA 、IEC 104、CJ188、DLT645、IEC 61850、PPI、MPI、ISO on TCP、EtherNET……），同时支持个性化的协议定制开发
支持各种边缘计算功能如智能采集、数据过滤、报警计算、跳变触发、公式计算、分组策略等。通过对设备的模型建立和数据标准化后，消除设备异构性和实现标准化，极大节省项目的研发和建设成本。
支持通过MQTT、MODBUS、OPCUA、SQL、HTTP数据库等方式接入远端软件平台（包含：物通博联云平台，客户自主开发的云平台，根云、美云、华为、阿里、百度、微软等IOT云平台，组态软件、MES系统、ERP系统等工业软件）
支持同时接入不同种类的云平台和软件，支持定制化适配
内嵌远程运维模块，配合物通博联的设备运维快线和 设备维护云平台，实现对现场的设备进行远程配置、远程调试、远程诊断、远程更新程序等功能，同时配合 物通博联的网关管理云平台实现对分布在全球各地的网关进行远程配置、监测、诊断、更新程序等功能。
串口转发、Modbus TCP转发、设备校时、防拆锁定、断点续传，多网互备等等
提供丰富的API接口给软件开发商，通过物通博联的开放平台格式MQTT+JSON实现对现场设备的数据采集、双向控制和远程管理。让用户可以快速地构建先进的、专业的工业应用系统。
内嵌防火墙和各种加密机制
内嵌软硬件看门狗、看护程序(断网重连、断点续传、异常自恢复），保障数据安全与系统稳定可靠，实现无人值守
全工业级设计，CE、EMC、高低温、工业安全连接认证，支持9~35V宽电压供电，-20°C~70°C工业级宽温设计，满足恶劣的工业环境
| 软件功能 | ||
|---|---|---|
| 网络功能 | 网络接入 | 支持5G/5G-RedCap/4G-Cat4/4G-Cat1、WIFI(AP|STA|Relay)、以太网接入，支持多网互备 |
| 网络认证 | 支持CHAP/PAP认证，支持APN和VPDN接入 | |
| 蜂窝网络 | TDD-LTE/FDD-LTE/5G-RedCap/5G等，详见《蜂窝网络频段列表》 | |
| LAN协议 | 支持ARP、Ethernet | |
| WAN协议 | 支持PPP、PPPOE、DHCP、StaticIP | |
| IP应用 | 支持Ping、Traceroute、DHCP Server、DHCP Relay、DHCP Client、DNS relay | |
| IP路由 | 支持静态路由 | |
| NAT功能 | 源NAT，目的NAT，DMZ | |
| 数采功能 (边缘计算) |
智能采集 | 支持一台网关采集多台不同种类设备的数据，可灵活定义数采工程；专利快速采集算法 |
| 协议解析 | 支持主流Modbus、DTL645、CJ188、PLC（西门子、三菱、欧姆龙、台达、施耐德等）、仪器仪表、传感器；支持水表、电表、热表、汽表、变频器、光伏逆变器、配电设备等，详见《网关协议支持清单》 | |
| 边缘计算 | 数据过滤、分组采集、报警计算、公式计算、本地编程、数据存储等功能 | |
| 数据标准化 | 支持多设备合并和子设备拆分，支持各种数据格式转换等标准化 | |
| 云端接入 | 支持同时对接多个不同类型或同一类型数据中心：物通博联云、EMS能源管理平台、BMS楼宇管理系统、MES、SCADA、水利平台、电力平台等 | |
| 协议转发 | 支持多种协议的南向数据转换成北向协议如OPC UA、Modbus TCP、IEC 104、IEC 61850、BACnet；支持SL651、SZY206、SL427水文水利协议；支持HJ212环保协议；支持对接MySQL、SQL Server数据库 | |
| 远程维护 | 配合物通博联设备管理平台和设备维护快线，实现对现场网关或设备的远程诊断、远程调试及升级 | |
| 开放API | 支持MQTT（JSON格式）数据接口，方便对接各种平台《开放格式API接口》 | |
| 安全性 | 防护安全 | 内置防火墙，全状态包检测（SPI）、防范拒绝服务（DoS）攻击、过滤多播/Ping探测包、源/目的端口映射、DMZ，访问控制（ACL）、IP-MAC绑定 |
| 数据安全 | 支持L2TP VPN / PPTP VPN / Open VPN / IPSec VPN / ZeroTier VPN…… | |
| 安全认证 | TLS安全加密，用户名密码和证书认证接入 | |
| 可靠性 | 链路检测 | 支持发送心跳检测包检测，断网自动重连 |
| 多网互备 | 以太网|WIFI|4G|5G等多个网络可以互相切换 | |
| 看门狗防护 | 软硬件看门狗支持设备运行自检技术，设备运行故障自修复 | |
| 应用看护 | 实时看护各项应用模块，对可能的错误进行预判和处理并自愈 | |
| 管理维护 | 配置工程 | 支持本地和远程两种方式配置数据采集工程 |
| 应用升级 | 支持本地和远程的程序升级，快速的产品功能发布和迭代 | |
| 远程维护 | 通过设备快线和物通博联云支持远程运维网关和网关下挂设备（如PLC） | |
| 日志功能 | 支持完备和详尽的日志功能，方便快速排查诊断问题 | |
| 导入导出 | 支持工程文件的导入导出，方便诊断和批量配置 | |
| 诊断命令 | 支持丰富的诊断命令接口，可以实现本地自我诊断 | |
| 状态查询 | 系统状态,模块状态,网络连接状态,应用状态等 | |
| 硬件参数 | ||
|---|---|---|
| 硬件平台 | CPU核心 | 880MHz 双核 |
| 运行存储 | 256MB DDR3 | |
| 程序存储 | 32MB SPI-FLASH | |
| 数据存储 | 4GB / 8GB 可选（eMMC） | |
| 接口特性 | 电源接口 | DC 9V-35V （接线端子） |
| 以太网端口 | 5*10/100/1000Mbps 千兆以太网端口，1.5KV网络隔离变压保护，支持WAN/LAN可配置 | |
| 串口接口 | 3个RS485/RS232可选(硬件版本可选2串口+1DI+1DO，或1串口+2DI+2DO)，15KV ESD保护，每个总线理论挂载255个从站 | |
| 5G网络 | 5G或者5G RedCap可选（向下兼容4G） | |
| 4G网络 | LTE Cat4 或者 LTE Cat1 可选 | |
| WIFI网络 | 2.4GHz和5.8GHz双频，WIFI5和WIFI6模组可选 | |
| GNSS网络 | 支持北斗/BD、GPS等位置定位（可选） | |
| SIM卡座 | Nano-SIM * 2（可选eSIM） | |
| 复位按键 | 针孔式复位按键 | |
| 天线接头 | 5G网络：SMA x 4 / 4G网络：SMA x 2 / WLAN: RP-SMA x 2 (最多6根天线) | |
| 设备功耗 | 典型功率 4.5W | |
| 机械特性 | 外形尺寸 | 143 x 112 x 45 (mm) |
| 安装方式 | 导轨式 | |
| 外壳 | 金属壳 （土豪金） | |
| 防护等级 | IP30 | |
| 散热方式 | 无风扇散热 | |
| 重量 | 608g (不同配置重量不一样) | |
| 环境条件 | 环境湿度 | 5% ~ 95% (无凝霜) |
| 存储温度 | -40℃ ~ 85℃ | |
| 工作温度 | -20℃ ~ 70℃（扩展温度：-30℃ ~ 75℃） | |
| 指示灯 | 系统及网络状态 | PWR电源灯（红）、LIVE状态灯（绿）、WARN警告灯（黄）、ERR错误灯（红色）、蜂窝网络信号强度灯3个（绿）、NET网络灯（绿色） |
| EMC指标 | 静电放电抗扰度 | GB/T17626.2-2018, level4 |
| 电快速瞬变脉冲群抗扰度 | GB/T17626.4-2018, level4 | |
| 振荡波磁场抗扰度 | GB/T17626.18-2016, level4 | |
| 射频电磁场辐射抗扰度 | GB/T17626.3-2016, level4 | |
| 浪涌(冲击)抗扰度 | GB/T17626.5-2019, level4 | |
| 工频磁场抗扰度 | GB/T17626.8-2006, level4 | |
| 物理特性 | 振动 | GB/T2423.10-2008 |
| 冲击 | GB/T2423.5-2019 | |
| 跌落 | GB/T2423.8-1995 | |
| 硬件选型 | |
|---|---|
| 订货号 | WG785-【CELL】-【Module】-【SoftWare】 |
| CELL （蜂窝网络） |
LL02： 4G Cat1； LL07： 4G Cat4； NF02： 5G Redcap NF07： 5G |
| Module （硬件模块） |
W：WIFI网络；（默认WIFI5） E：EMMC存储；（默认8GB） G：GNSS定位； |
| SoftWare (软件功能) |
MQTT（通用网关），EMS（能源网关），CNC （CNC网关） |
| 示例 | WG785-LL07-MQTT:支持4G CAT4全网通，通用网关（支持Modbus/CJ188/PLC等协议） WG785-LL02-W-EMS：支持4G CAT1和WIFI，能源网关（支持IEC 104和IEC 61850灯协议） WG785-NF02-MQTT：支持5GRedCap，通用网关 |
