大数据分析是智能制造的基础，“数据上云”便是智能制造的必行之路。通过将现场各类设备数据上到物联网云平台，可以实现数据实时采集、自动告警、精准控制，从而通过数据分析和优化手段，促进设备的智能运维管理与生产管理水平。

对此，物通博联提供工业智能网关实现设备数据采集到天翼物联网平台的解决方案，实现设备运行状态、生产参数的采集、传输、处理和存储等全流程数据闭环，为企业生产经营赋能，加速像智造迈进。





操作步骤



1



天翼物联网平台端配置



（一）登陆天翼物联网平台

打开https://www.ctwing.cn/（天翼物联网）网页，通过天翼物联网平台账号登录CTWing。



（二）创建产品

点击控制台



点击设备管理——产品

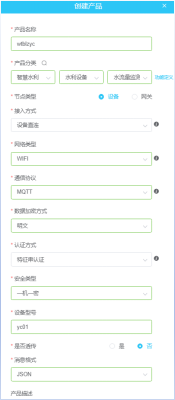

点击创建产品，填写相关信息



（三）创建设备

进入产品详情页，点击设备管理——创建设备

（四）认证信息

创建完设备后，会生成认证信息。

在设备管理页面点击认证信息获取连接参数。

设备ID以及特征串是我们后面需要在网关上配置的连接参数。



设备ID为网关的客户端ID，特征串为网关的连接密码。

（五）添加属性

属性分为属性以及标准属性以及自定义属性，标准属性是平台提前定义好的，用户可直接使用或自行定义属性。

点击新增属性，添加自定义属性。



注：属性标识对应网关的变量名。

（六）添加服务

服务类型：分为”数据上报”、”事件上报”、”指令下发”以及”指令下发响应”四种。

在这里我们控制网关执行动作只需要用到”指令下发”以及”指令下发响应”两种。

点击新增服务



注意：服务类型为”指令下发”时，服务标识命名规则为：属性标识_cmd。

服务类型为”指令下发响应”时，服务标识命名规则为：属性标识_resp。

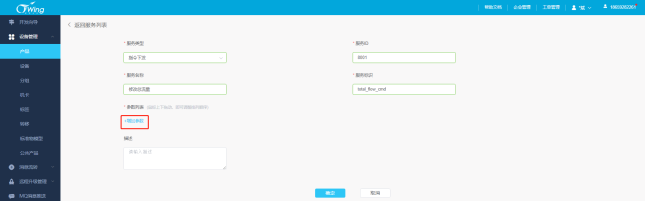

点击增加参数



参数类型选择属性，属性名称选择对应的点位。



继续点击新增服务，新增一个”指令下发响应”类型的服务。



服务类型选择”指令下发响应”，服务标识填写属性标识_resp。

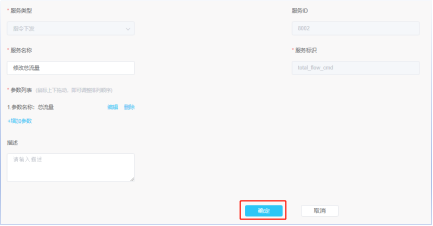

点击增加参数，参数类型选择属性，属性名称选择对应的点位。



最后在标准功能——服务列表里，在服务名称为“业务数据上报”一行的右边点击编辑。



点击增加属性



选择属性后，平台上才可以订阅到数据。



最后点击保存，平台端配置完毕。





2



网关端配置



（一）数采配置

在网关Web页面点击数采配置——添加设备，配置通信协议以及通信参数。



点击添加变量



注：变量名对应平台的属性标识。

（二）云服务配置

打开物通博联网关Web界面==>点击云服务==>中心类型选择天翼物联网平台==>输入相应信息==>勾选启用==>点击”添加”。



中心名字：自定义

中心类型：天翼物联网平台

中心地址：mqtt.ctwing.cn

中心端口号：1883

添加完成后，点击修改，进一步填写连接参数等信息。





补全参数，连接用户名为天翼物联网平台的登陆账号，连接密码和客户端ID的获取方法在本文档中一、（四）处查看，填写完点击保存&应用。



3



天翼物联网平台远程写入





（一）查看网关上报数据

在产品——设备管理页面点击数据查看，即可查看网关上报的数据。



（二）指令下发

在产品——设备管理页面对设备进行操作，点击“指令下发”



服务标识选择要控制的点位，参数填写要写入的值，指令超时时间填写1（秒），点击确定执行写入。



写入后点击“指令下发日志”可查看数据是否写入成功。





*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
