可编程逻辑控制器PLC在工业自动化生产中发挥着不可或缺的作用。三菱PLC作为一种广泛使用的PLC品牌，其应用遍布各个行业。物通博联推出的工业智能网关具备三菱、西门子、欧姆龙、施耐德、台达、汇川等PLC协议解析和数据采集能力，为企业提供手机端电脑端远程监控设备运行状态提供可靠帮助，确保生产工作顺利进行。

以下介绍三菱FX5系列PLC的数据采集配置操作：

工具/原料：

1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线、编程线）

2、物通博联·工业智能网关

3、三菱FX5系列PLC





操作步骤



1



网关接入PLC

（一）PLC串口参数设置

1、打开MELSOFTGXWorks3，登录FX5UPLC，设置FX5U网口参数，点击“参数”——“FX5UCPU”——“模块参数”——“485串口”，具体设置见下图：

·协议格式“MC协议”；数据长度“自定义”；奇偶校验“自定义”；停止位“自定义”；波特率“自定义”；和校验“添加”；

·站号设置“自定义”；传文格式“格式4（X,Y8进制）”；



设置结束后，下载至PLC中，重启PLC使其生效。

（二）以太网通信设置

PLC采用网口通信，请确保PLC的地址和网关LAN口地址在同一个网段。网关LAN口地址（默认：192.168.2.1）可登陆网关WEB管理界面：网络-LAN内网地址中修改。

1、打开MELSOFTGXWorks3，登录FX5UPLC，设置FX5U网口参数，点击“参数”——“FX5UCPU”——“模块参数”——“以太网端口”，具体设置见下图：



2、在“以太网端口”参数设置属性框中，点击“对象设备连接配置设置”，点击“详细设置”。

3、打开后，会显示“以太网配置（内置以太网端口）”对话框，选择“SLMP连接设置”拖动至左侧，设置协议为“TCP”，端口号“1025”，详细设置见下图，设置完成后，点击“反映设置并关闭”。



注意：本站端口号是十进制。

4、将设置的参数，写入PLC并重启PLC。



2



网关配置



电脑与网关通过网线连接，并设置电脑有线网卡的网段为：192.168.2.***网段（如：192.168.2.10）。

打开了浏览器登录网关，网关默认IP地址：192.168.2.1，初始密码：123456

网关---数采配置---添加设备---添加变量---重启采集程序并生效新的配置

1、数采配置-设备配置

P.s.通常网关本地配置，仅作为测试用，先配置一部分变量来测试连通性即可，最终正常使用均在云平台进行配置。

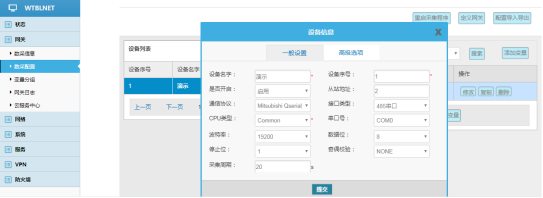

配置信息：（配置协议、通信参数和采集周期）。



2、数采配置-变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。



3、数据看板

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置，即可在：数采信息---变量数据---设备名称中看到采集上来的数据。







3



网关联网





网络---可选WIFI网络、拨号网络（需要在网关通电前插入SIM卡、接好4G天线，开启拨号网络）、WAN外网。

联网方式只能三选一，不能同时选择两种。网关上网方式设置为拨号网络（流量卡上网）模式，系统会启动无人值守看护程序，如果发现没有插卡、没接天线、手机卡欠费会进入诊断模式，会重启网络，所以调试过程如果不用拨号网络上网，请先关闭拨号网络。



4



网关日志



网关运行出现异常时，请将日志状态调整为：调试。下载网关日志发送至物通博联技术支持工程师处诊断。

1、修改日志调试等级

日志设置路径：网关---云服务中心---云接入调试等级与采集调试等级.为了保证网关快速高效采集，调试完毕后请务必将网关采集日志和云接入日志等级调整为信息。



2、云接入日志查看

云接入日志用于诊断接入到云平台的通信链路情况和数据报文情况。查阅路径：网关---网关日志—云接入日志。



3、采集日志查看

采集日志用于诊断网关采集现场设备的通信情况和报文收发情况、以及远程配置交互等情况。







*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
