PLC接入交换机发现不能通信如何解决

某工厂自动化生产线中，一台西门子S7-1200 PLC通过以太网接入车间交换机，需与上位机（SCADA系统）及另一台跨网段的PLC（位于办公区）进行实时数据交互。交换机为普通二层非网管型设备，未划分VLAN。经过排查发现两台PLC出现相同IP冲突问题，导致上位机不能通过交换机进行通信，数据无法传输。

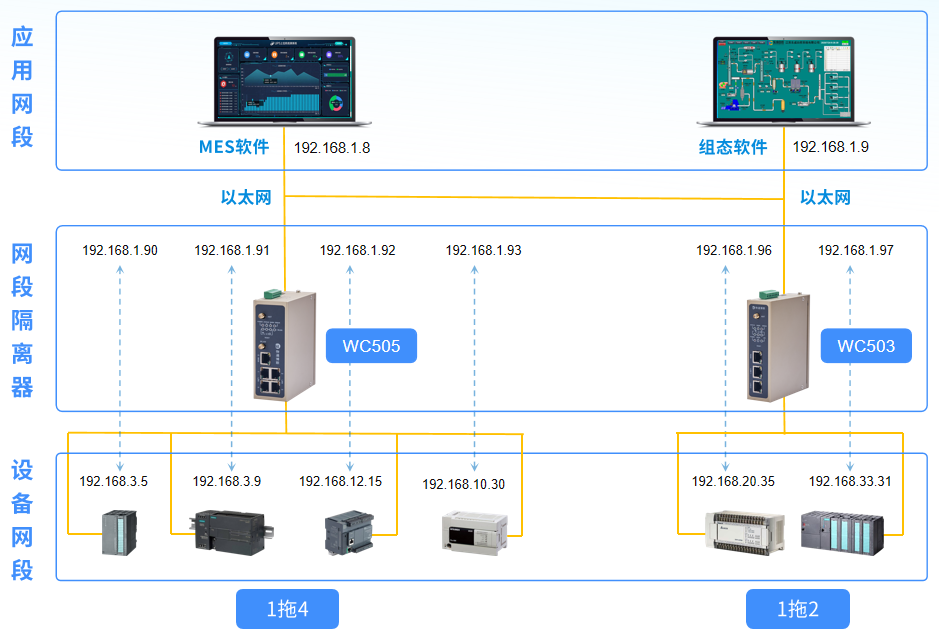

由于该PLC修改需要更改到程序，而触摸屏也没有源程序，加上设计这套程序的工程师也已离职，因此直接修改设备IP的方案并不可取。对此，物通博联提供基于网段隔离器（NAT网关）的解决方案，能够在不修改PLC程序的同时快速解决IP冲突与远程通信问题。 网段隔离器基于NAT（IP地址转换）技术，能够将不同网段IP分隔开来，将相同IP转换为不同IP，将不同网段转换为同一网段，同时依据有线/无线等方式将数据对接到上位机或云平台中。它能够兼容多种PLC、CNC等，在保障网络安全隔离的前提下，确保设备数据在多网段间准确、稳定地交互。

通过登录网关的管理界面，开启NAT功能。将网关LAN口设置为一个独立的子网段，例如172.16.1.0/24，为每台PLC设备分配该子网段内的唯一IP地址，如172.16.1.10-172.16.1.20。NAT网关会将PLC设备发出的数据报文中的源IP地址转换为网关WAN口的IP地址，实现不同IP地址的PLC设备与工厂网络的通信，避免与工厂网络其他设备的IP冲突。
