卷绕排线机PLC数据采集物联网方案

在电线电缆、纺织、电子材料等行业中，卷绕排线机是重要的生产设备，主要用于将线材、薄膜、管材等材料整齐缠绕成卷，能够显著提高生产效率，确保排线质量?。然而传统模式下，对卷绕排线机的监控与管理依赖人工操作与定期巡检，存在数据获取滞后、故障响应不及时、生产参数难以精准调控等问题。

随着智能工厂与物联网技术的发展，越来越多企业要求实现卷绕排线机数据采集到MES系统中，以实现对设备状态与生产数据的监控与管理。对此，物通博联提供基于工业智能网关的卷绕排线机PLC数据采集物联网方案，为企业实现生产管理的数字化转型提供可靠帮助。

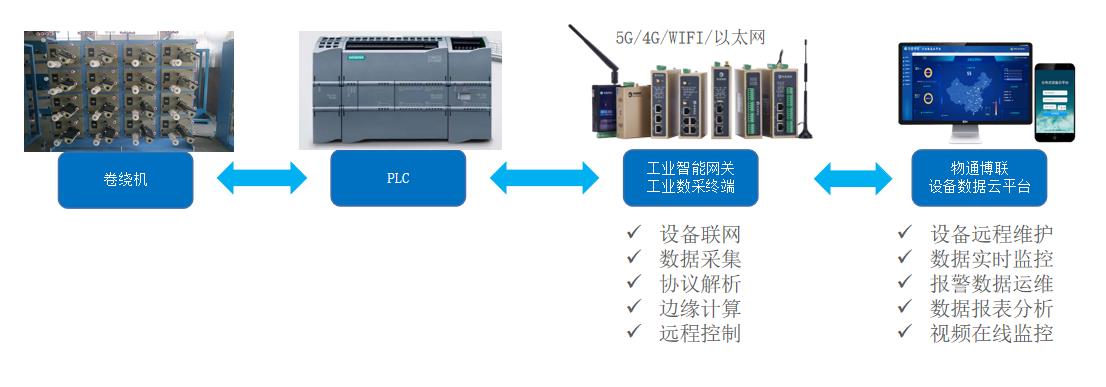

系统架构

1、设备感知层：核心依托 PLC 对设备各部件进行数据获取与控制。控制内容包括但不限于：卷绕速度、排线位移、张力大小、电机转速、设备启停状态、故障报警信号、工作时长等。

2、数据采集层：通过物通博联工业智能网关，接入PLC实现协议解析、数据采集等功能，并将PLC中的数据转换为物联网平台可识别的格式，实现5G/4G/WIFI/以太网等方式通信。

3、管理平台层：基于本地/云端服务器搭建可视化数据大屏，具备设备总览、实时数据监控、历史数据查询、故障诊断、远程控制、生产报表生成等功能，加强生产管理水平。

实现功能

1、通过动态可视化界面，以仪表盘展示关键参数实时值，用折线图呈现参数变化趋势，利用状态指示灯直观显示设备运行状态。

2、支持多设备同时监控，用户可通过设备列表快速切换查看不同设备情况，实现对生产现场的远程实时掌控。

3、当检测到异常数据时，系统立即触发告警机制，通过微信、短信、邮件等方式进行通知，并告知重要的告警信息。

4、对采集的大量生产数据进行统计分析，生成各类生产报表，如设备运行效率报表、产品质量统计报表等，并能转发到数据库。

5、将数据转换为Modbus、MQTT等协议，通过API数据接口对接到MES系统、ERP系统中，为生产管理提供全面可靠的数据支持。
