通过工业智能网关和设备快线实现汇川PLC远程上下载

时间：2023-10-12 13:34:01

汇川PLC是市场上常见的国产PLC，可以实现控制运算，输出控制信号，是专门为工业环境下应用的控制设备。在日常工作现场中，当PLC出现故障时，工程师常常需要出差前往设备现场进行编程维护工作，需要花费较多交通食宿成本，同时也要面对出差工作带来的劳累，效率低成本高，已经逐渐被远程维护的方式所替代。

基于物通博联工业智能网关和设备快线，可以实现汇川PLC程序的远程上下载和远程编程维护操作，能够有效提高维护效率并降低维护成本，为企业和客户提供更加高效实用的服务。

物通博联·工业智能网关具备多个串口网口，可实现对PLC设备的数据采集、远程监控、远程控制、远程维护（远程诊断、远程调试、远程上下载）。

工具/原料：

1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线）

2、物通博联·工业智能网关

3、物通博联设备维护快线

操作步骤

1、网关联网配置

进入网关WEB管理界面（http://192.168.2.1/）设置联网方式，可选WIFI网络、3/4G网络（需要在网关通电前插入手机SIM卡，默认已开启3/4G网络）、WAN外网，三者只能选一个。

2、网关与PLC连接并配置IOT和PLC设备信息

登录物通博联·设备云平台（https://iot.wtblnet.com/），进入“我的设备”编辑模式，添加节点、设备与机型信息。

3、设备快线配置

登录设备快线，选择一台需要维护的在线网关，点击建立通道。等到通道状态都是绿色打钩后就证明通道建立完成，以太网设备可以通过ping来测试通道情况。

通道建立好后，就可以通过行业软件（如编程软件、组态软件）对远程设备进行远程程序上下载、进行远程程序诊断、进行远程程序监控等维护操作。

4、汇川InoProShop配置

1、建立通道后，打开InoProShop ，根据连接的AM600型号全称，选择工程型号。

2、点击“Device”，进入通讯设置界面--点击“网关”--选择“添加网关”-进入网关设置界面，将PLC的IP设置成网关IP。（网关名称自定义）

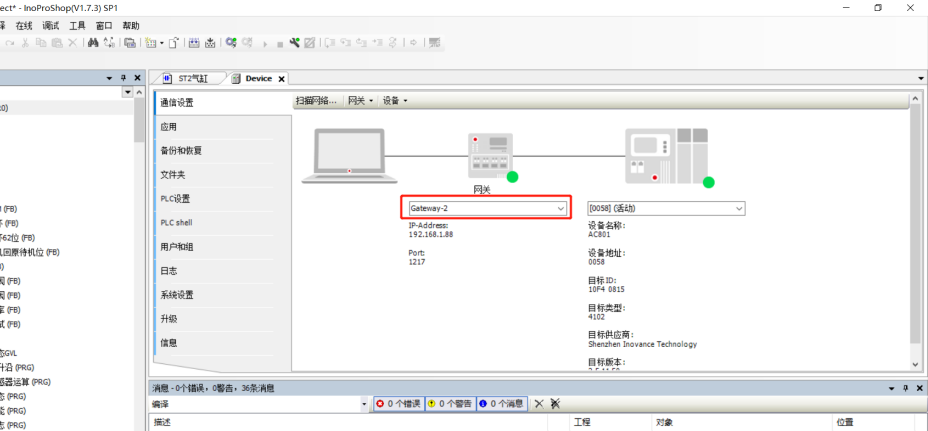

3、“网关”通道选择刚刚添加的网关（Gateway-2）。

4、选择“扫描网络” ，选择扫描到的设备，点击“确定”，建立远程局域网通讯。

如上图所示，表示建立远程局域网通讯成功，可以开始进行远程监控PLC元件值、下载PLC工程等操作。
