通过物通博联工业智能网关实现凯恩第CNC机床数采

时间:2025-07-04 14:40:46

物通博联机床采集网关支持采集市面上大部分的机床设备(西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控……等等)的数据,通过MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统物通博联云平台等,有助于提高生产效率、降低成本、保障生产安全,实现智能化决策,为工厂的可持续发展提供有力支持。

今天我们来介绍一下如何通过通过物通博联工业智能网关采集凯恩第CNC机床数据。



操作步骤

1

网关配置上网方式

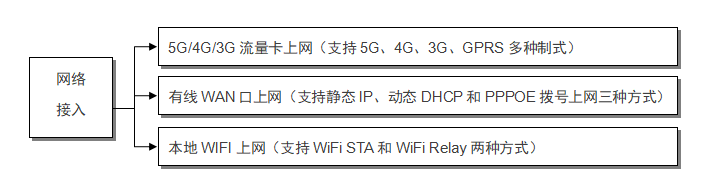

网关为一个远程云网关设备,网络功能是其最基础也是最重要的功能之一。物通博联网关支持所有的广域网上网方式,用户可以选择其中一种进行联网并且有且只能开启一种上网方式。


*具体配置过程可以查看网关使用手册



2

CNC配置

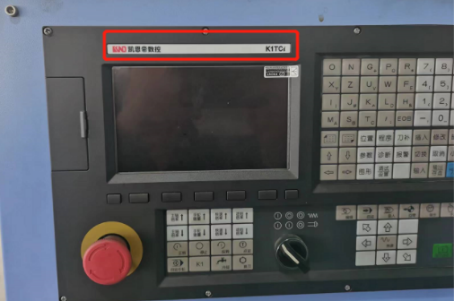

此系统为:K1TCi 注:凡是系统中带i的,基本上都含网口。
1.确认通讯接口
网口常见位置,XS92(丝印标号),可通过这个确认:
1.1数控面板的后面

1.2其他位置
其他位置一般是前面两个位置用网线引出来后做的网口母头,常见在机床数控面板侧面,机床电器柜后面等等。
2.确认数控系统软件版本
软件版本要求:
v4.3b标准软件、v5.0c及以上标准软件、K1000TTCi2017年以后的标准软件、部分专机软件
确认版本实例操作:

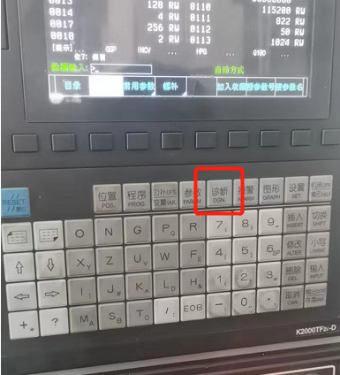

2.1、点击面板的诊断按钮:

2.2、点击系统维护按钮:

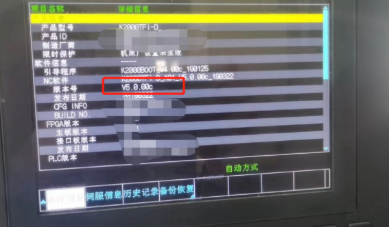

2.3、即可看到系统版本信息:

 图中的NC版本为:5.0c,是可以进行数据采集的。
3.设置系统参数
3.1.进入“设置”页面,按下【参开关】,再按下【→】,从而打开系统参数的参数开关;可忽略出现的报警信息。
3.2.进入“参数”页面,并切换到“录入”方式。

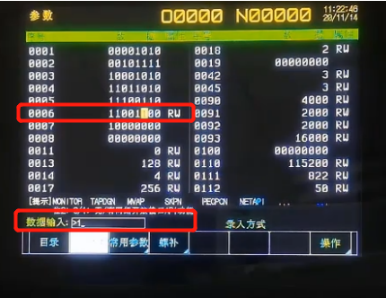

3.3.连续输入“P6.2”,再按下【输入】键,确认已定位到“NETAPI”参数位置。
3.4.按下“1”及【输入】,确认该参数已被设置为1。

3.5.返回“设置”页面,关闭参数开关。
4.设置网络ip
4.1.连续按2次【程序】按键,进入“文件管理”页面
4.2.连续按2次【→】按键(或按2次“切换设备”软按键),进入“网络”。
4.3.找到“参数”软按键(注:部分系统需要按多次最右边的软按键,以翻到下一页)。

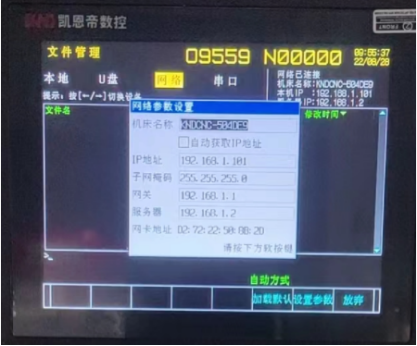

4.4.设置相应的网络参数:IP地址、子网掩码、网关。注:“服务器”与KAPI无关,请忽略。

 注:部分系统的网络参数,在“参数”页面,从第8100参数开始。
5.网络测试

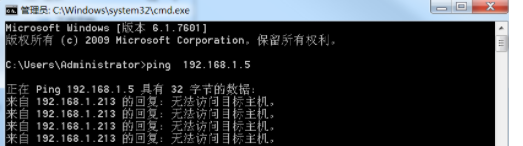

5.1ping指令

5.2.telnet指令

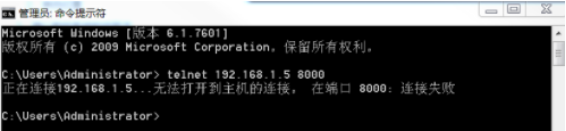

telnetip 端口,此图为端口不通的示例,如果端口通后会进入一个黑色框中。



3

网关数采配置



1.设备配置

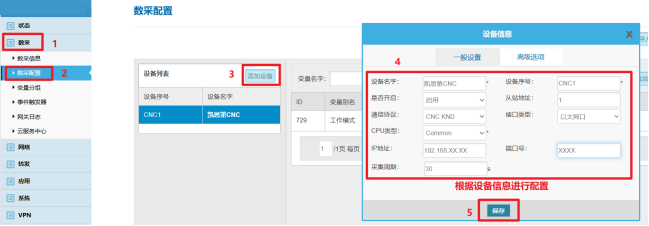

根据CNC设备情况及信息配置后保存。

以太网通信主要参数

通信协议

接口类型

IP地址

端口号

CNC KND

网口

CNC IP地址

8193(以实际端口号为主)

字段

 0 (默认)

 注意:数采网关LAN口地址必须与CNC IP处于同一网段且不冲突,保证网关可以Telent通CNC (IP与端口)。如果Telent不通,可查看本手册第28页“3.网关与CNC同网段配置”。
2.变量配置

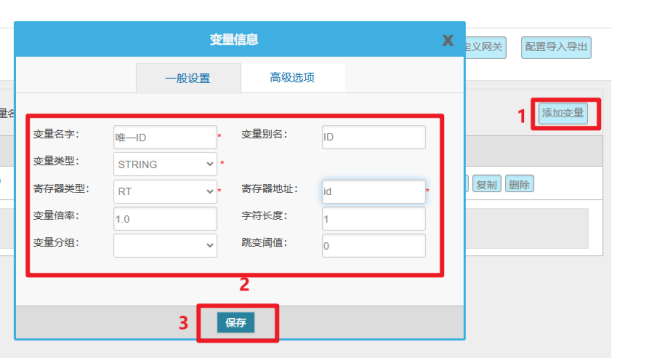

变量配置主要是定义变量名(自定义内容,不可使用中文命名)、变量别名(自定义,可使用中文名字)、寄存器类型和寄存器偏移地址,并定义一些数据规则(如:倍率、小数点、单位、告警)。



3.数据看板

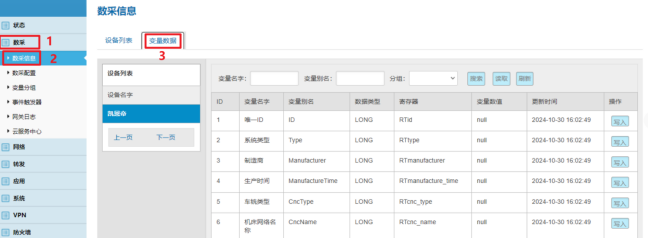

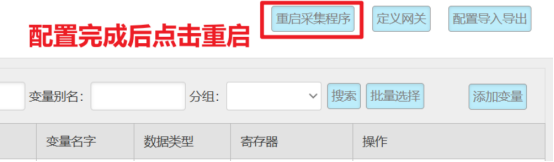

数采配置(设备信息+变量参数)完成后,重启采集程序并生效配置即可在:数采信息---变量数据---设备名称 中看到采集上来的数据。


错误诊断
若采集的数据值为“NULL”,请排查接线是否正常,核对数采配置中设备通讯参数与变量参数信息是否正确。
若采集的数据值不正确,请核对变量类型及对应类型地址范围是否正确。
如无法解决问题,可联系物通博联工程师获取相应的技术支持。



*更详细步骤说明,可查看物通博联操作手册文档或咨询物通博联工程师
