随着工业自动化技术的不断发展，PLC在生产过程中的应用越来越广泛。PLC作为自动化控制系统的核心，需要进行定期的维护和升级，以保证生产过程的稳定运行。传统的设备维护方式往往需要工程师亲临现场，耗费大量时间精力和高昂成本，对企业售后维护造成较大负担。

随着网络通信技术的成熟，为PLC远程维护提供了可靠的技术基础。对此，物通博联提供基于工业智能网关+设备维护快线的解决方案，快速实现PLC远程编程调试、PLC程序远程上下载等操作，避免出差，提高工作效率并减少支出，助力企业打造完善的售后服务。



操作步骤



1



网关联网设置

网关WEB管理界面默认地址：http://192.168.2.1/

电脑有线网卡固定IP地址与网关同网段，如：192.168.2.8

通过谷歌浏览器打开网关WEB管理界面设置网关联网。



网络---可选WIFI网络、3/4G网络（需要在网关通电前插入手机SIM卡，默认已开启3/4G网络）、WAN外网。

联网方式只能三选一，不能同时选择两种。网关设置为拨号方式（4G/3G上网模式），系统会启动无人值守看护程序，如果发现没有插卡、没接天线、手机卡欠费会进入诊断模式，会重启网络，所以调试过程如果不用4G/3G上网，请先关闭拨号网络。

1、4G/3G拨号上网配置

路径：网络---3G/4G----自动开启---保存并启用。



2、WIFI上网配置

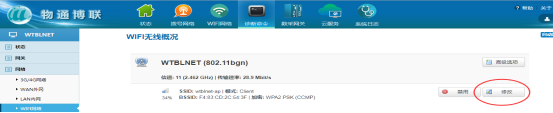

路径：网络--WIFI网络--WIFI无线状况

P.s.如WIFI已启用则进入修改，未启用则需启用后在进入修改



·基本设置

ESSID：填写所需要连接的WIFI名称

模式：客户端Client（通过WiFi上外网请选择client模式，如果是共享WiFi给其他设备请选择AP模式）

·无线安全

密码：填写所需要连接的WIFI密码

其余参数应用默认值，保存&应用。



3、WAN有线上网外网配置

路径：网络--WAN外网--接口-WAN

勾选自动开启，选择通信协议（静态地址、DHCP客户端、PPPOE,三选一），保存&应用。





P.s.验证网关已联网情况：状态-概率-网络-IPV4WAN状态---获取到IP地址



如果通过如上设置还是没办法上网，请下载诊断日志，然后发给物通博联工程师；我们工程师会根据系统日志诊断问题并提出指导建议。



网关LAN以太网地址和控制器以太网地址必须是同一个网段。

如：网关LAN以太网地址：192.168.2.1，那么控制器以太网地址只能设置：192.168.2.2-192.168.2.255中的其中一个地址。反之，同理。



2



网关LAN以太网设置



网关LAN以太网地址可自定义，但WAN以太网地址和LAN以太网地址不能同一个网段。





3



MELSEC控制器FX3U外置以太网设置



打开MELSOFTGXWorks2，通过编程口登录FX3U控制器，设置FX3U网口参数，点击“参数”——“PLC参数”——“以太网端口设置”，具体设置见下图：





注意：IP地址、子网掩码、预设网关都要填写。

打开设置—新增“TCP”协议，打开方式“MELSOFT连接”。

设置结束后，下载至PLC中。



4



安装与启动设备快线



安装从物通博联工程师处获取的“设备快线”安装包，注意：安装时，请关闭杀毒软件：360、金山安全卫士、电脑管家等。

启动“设备快线”软件，通过官方提供的账号密码登录。

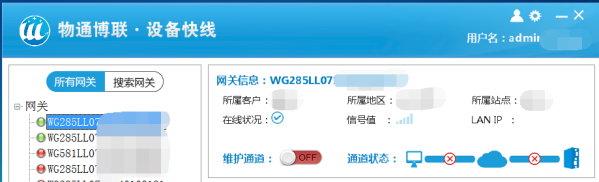

选择在线网关，开启维护通道，当通道状态×消失时，维护通道建立成功。





5



远程维护控制器



1、打开MELSOFTGXWorks3,选择控制器系列，设置“其他连接方式”通讯。



2、“CPU模式”设置，“经由集线器连接”，填写控制器的IP地址。



3、CPU模块直连连接设置以太网适配适配器“TAP-WindowsAdapterV9”。



4、通讯测试





*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
