在智能工厂的应用场景中，可编程逻辑控制PLC的存在，为生产制造提供诸多便利。比如PLC可以通过程序编程执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的设备或生产过程，带来产能与效率的提升。

对此，物通博联提供基于工业智能网关的PLC数据采集解决方案，支持本地部署和远程云平台部署，可实现对欧姆龙PLC、温控器的数据采集、边缘计算、远程监控、远程组态应用以及数据分析等功能，以提升智能制造水平与数字化管理能力。

工具/原料：

1、笔记本电脑（或带双网卡的台式电脑）、线材(网线与串口线)

2、物通博联·工业智能网关

3、OmronCP1HPLC；CP1W-CIF41选件板(网口通讯模块)；CP1W-CIF11选件板(485串口通讯模块)；编程软件CX-Pv9.5





操作步骤



1



网关接入PLC

1、以太网通信设置

·PLC采用网口通信，请确保PLC的地址和网关LAN口地址在同一个网段。网关LAN口地址（默认：192.168.2.1）可登陆网关WEB管理界面：网络-LAN内网地址中修改。

·PLC以太网IP查询与更改方式如不清楚，可咨询Omron官方技术支持或供应商。

举例：CH1P在卡槽一中加装CP1W-CIF41选件板，PERIPHERAL中的开关4，拨到ON状态。

电脑与CH1P通过编程线直连后，获取CP1W-CIF41选件板的IP地址方式如下：

启动CX-P，打开菜单栏中的PLC---自动在线---USB连接，连接成功后，打开菜单栏中的视图---窗口---查看，输入地址：D32155、D32156，将查询得出的十六进制的值换算成十进制的值，就是CP1W-CIF41选件板的IP地址(C0A802C6=192.168.2.198)。



CP1W-CIF41选件板的IP地址，必须和网关（默认：192.168.2.1）同一网段，如需更改CP1W-CIF41选件板的IP地址，则打开浏览器输入http://192.168.2.198/c00.htm  默认登录密码：ETHERNET



通过网线，连接PLC的CP1W-CIF41选件板网口与网关LAN口。

2、串口通讯配置

举例：CH1P在卡槽一中加装CP1W-CIF11选件板(RS-485)选件板背后拨码2、3、5、6拨到ON，PERIPHERAL中的开关全拨到OFF状态。

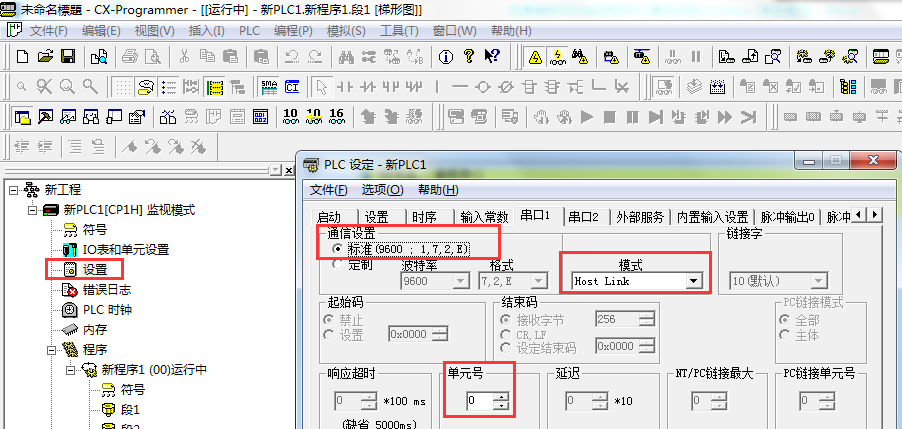

电脑与CH1P通过编程线直连后，启动CX-P，打开菜单栏中的PLC---自动在线---USB连接，连接成功后，打开设置，设置串口参数(单元号、波特率、数据位、停止位、奇偶校验、通信模式)，如下图所示：





2



网关配置



电脑与网关通过网线连接，并设置电脑有线网卡的网段为：192.168.2.***网段（如：192.168.2.10）。

打开了浏览器登录网关，网关默认IP地址：192.168.2.1，初始密码：123456

网关---数采配置---添加设备---添加变量---重启采集程序并生效新的配置

1、数采配置-设备配置

P.s.通常网关本地配置，仅作为测试用，先配置一部分变量来测试连通性即可，最终正常使用均在云平台进行配置。

配置信息：（配置协议、通信参数和采集周期）。



2、数采配置-变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。



3、数据看板

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置，即可在：数采信息---变量数据---设备名称中看到采集上来的数据。



采集的数据值为“NULL”，请核对数采配置中设备参数与变量参数信息是否和PLC参数一致及接线的正常。

采集的数据值不正确，请核对变量数据类型是否正确、是否需要调整倍率。



3



网关联网





网络---可选WIFI网络、拨号网络（需要在网关通电前插入SIM卡、接好4G天线，开启拨号网络）、WAN外网。

联网方式只能三选一，不能同时选择两种。网关上网方式设置为拨号网络（流量卡上网）模式，系统会启动无人值守看护程序，如果发现没有插卡、没接天线、手机卡欠费会进入诊断模式，会重启网络，所以调试过程如果不用拨号网络上网，请先关闭拨号网络。



4



网关日志



网关运行出现异常时，请将日志状态调整为：调试。下载网关日志发送至物通博联技术支持工程师处诊断。

1、修改日志调试等级

日志设置路径：网关---云服务中心---云接入调试等级与采集调试等级.为了保证网关快速高效采集，调试完毕后请务必将网关采集日志和云接入日志等级调整为信息。



2、云接入日志查看

云接入日志用于诊断接入到云平台的通信链路情况和数据报文情况。查阅路径：网关---网关日志—云接入日志。



3、采集日志查看

采集日志用于诊断网关采集现场设备的通信情况和报文收发情况、以及远程配置交互等情况。





*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
