物通博联工业智能网关通过以太网网口快速实现AB罗克韦尔PLC数据采集

时间：2024-03-08 11:19:49

罗克韦尔PLC是工业自动化系统中常见的PLC设备，可以实现底端设备的自动化控制和高效率生产，通过对其进行数据采集并实现远程监控，可以帮助管理员对生产过程进行精准管理和控制，维护安全稳定的生产秩序，有助于提高生产效率、降低运维成本。

实现功能：由物通博联工业智能网关将设备数据对接云平台，实现协议解析、数据采集、边缘计算、远程监控、远程组态应用以及数据分析等。手机端和电脑端可以随时随地查看组态图，有异常马上推送报警信息并生成运维工单，实现工业设备的智能管理。

工作原理：物通博联工业智能网关通过网口采集罗克韦尔PLC设备数据并提供到上位机或云平台。

工具/材料：

1、笔记本电脑（或带双网卡的台式电脑）、线材（网线）

2、物通博联·工业智能网关

3、Connected Components Workbench编程软件

操作步骤

以太网通讯设置

PLC采用网口通信，请确保PLC的地址和网关LAN口地址在同一个网段。网关LAN口地址（默认：192.168.2.1）可登陆网关WEB管理界面：网络-LAN内网地址中修改。

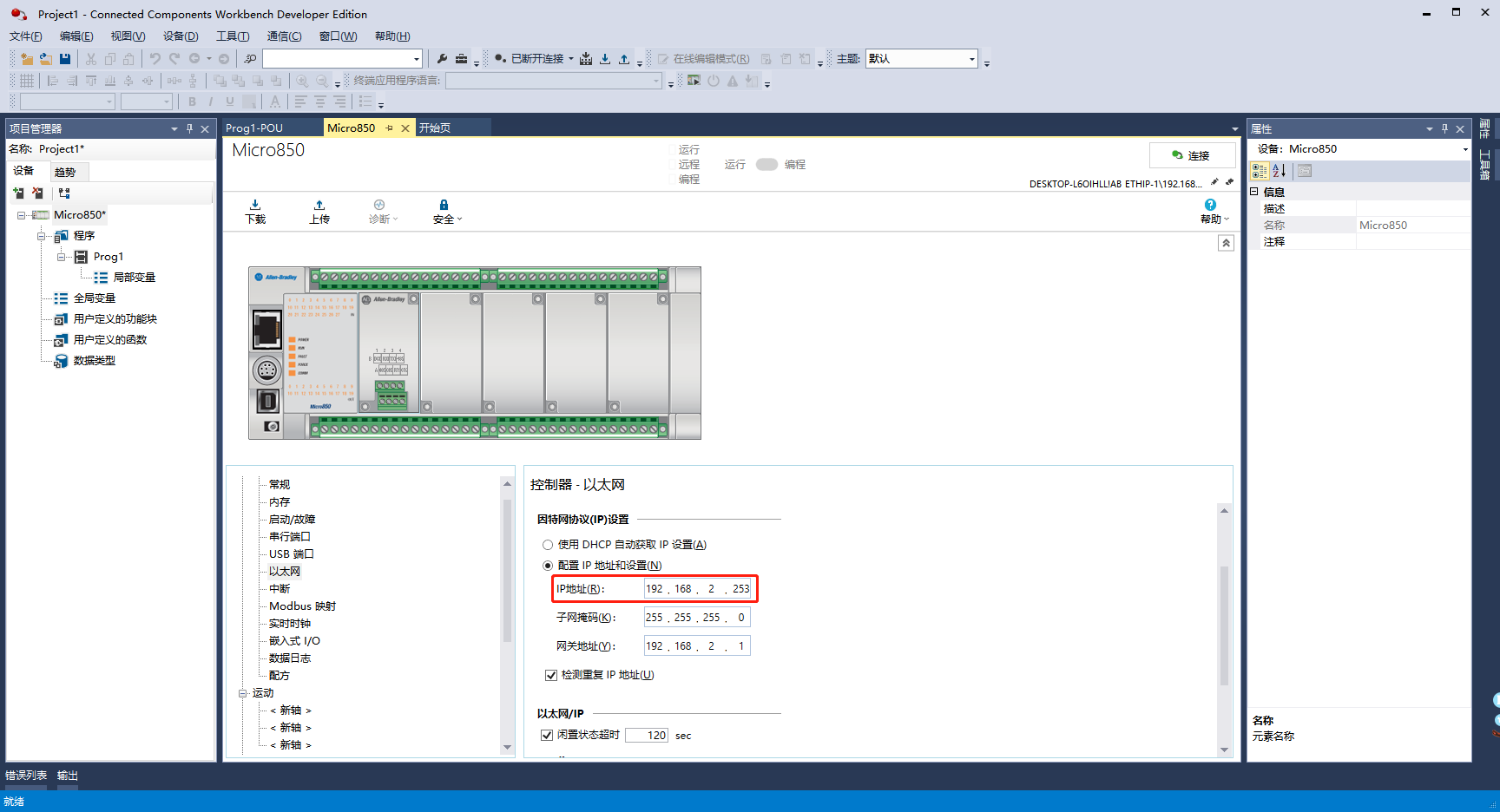

1、Allen-Bradley Micro850与电脑通过网络连接，利用Connected Components Workbench获取与设置IP地址、子网掩码与默认网关。

2、Allen-Bradley Micro850网口通过网线连接网关LAN口（200系列网关连接FE1）。

网关配置

（1）设备配置：

配置协议、通信参数和采集周期

AB_DF1设备配置示例

（2）变量配置

PLC采用网口通信时，变量配置主要填写变量名（网口协议较为特殊，需配置成与PLC内的变量名一致）、变量别名（自定义，建议使用中文），寄存器类型和寄存器地址无需配置（默认即可），可定义一些数据规则（如：倍率、小数点、单位、报警规则等）。

AB_DF1变量配置示例

（3）数据看板

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置，即可在：数采信息—变量数据—设备名称中看到采集上来的数据。

（4）变量分组

数据采集涉及多个采集时间、数据过滤、报警时，可通过变量分组控制,变量需要选择到设定好的变量分组中。

*更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
