通过物通博联工业智能网关实现电表DL/T645协议采集

时间:2023-09-14 11:15:11

智能电表DL/T645通信协议是中国国家标准中规定的一种电力电子设备通信协议,是中国国内电力行业中最常用的智能电表通信协议之一,也被广泛应用于电网数据采集、数据透传、远程控制等应用场景。

通过物通博联工业智能网关实现电表DL/T645协议采集
物通博联·工业智能网关具备多个串口网口,可实现对电表DL/T645协议采集、边缘计算、远程监控、远程组态应用以及数据分析,快速实现电表设备与监控系统之间的数据交换,为能源控制、节能优化提供可靠技术支持。
工具/原料:
1、笔记本电脑(或带双网卡的台式电脑)、线材(网线、串口线)
2、物通博联·工业智能网关
3、电表配置工具及说明手册


操作步骤




1

电表接线配置


通过产品说明书或者利用相应的产品配置软件,获取设备的串口参数(从站地址、串口号、波特率、数据位、停止位、奇偶校验)以及电表的表号,根据设备的接线类型在进行接线。

1. 电表接线

电表的485线接到网关的com0口或者com1口,其中RX为A,TX为B。


2. 电表的表号获取

一般情况下,表号一般在电表上可见,如电表上没有表号一般可找对应厂家索要软件获取。
以下是某厂家提供的软件示例:


电表用USB转485串口接入电脑,打开电表配置工具进行获取参数
*请保证接线的正确,这个是调试设备最关键也是最基本条件。



2

网关配置
☆ 电脑与网关通过网线连接,并设置电脑有线网卡的网段为:192.168.2.***网段(如:192.168.2.10)。网关与电表通过485线连接。
☆ 打开浏览器登录网关配置界面,网关默认IP地址:192.168.2.1。
☆ 网关LAN网口IP地址可登陆网关WEB管理界面:网络-LAN内网地址中修改。
☆ 网关---数采配置---添加设备---添加变量---重启采集程序并生效新的配置。


1. 数采配置-设备配置

P.s.通常网关本地配置,仅作为测试用,先配置一部分变量来测试连通性即可,最终正常使用均在云平台进行配置。
配置信息:(配置协议、通信参数和采集周期)。


注:电表表号一定要填写,其他的根据电表的参数进行选择。
通讯协议选择:  DL/T645-07
DL/T645-97
接口默认为COM0为485串口,WG581系列为COM1
其余的参数根据电表的设备的参数进行勾选!


高级配置内的设备扩展字段默认为0,如需调节静止时间(单位ms),输入0;0;0;XXX


2. 数采配置-变量配置

   变量配置主要是定义变量名(自定义内容,不可使用中文命名)、变量别名(自定义,可使用中文名字)、寄存器类型和寄存器偏移地址(请查阅对应支持的数据标识),并定义一些数据规则(如:倍率、小数点、单位、告警)


注:变量类型参数选择无效,主要根据寄存器地址来
寄存器类型:只有一种DC
寄存器地址:查表获取,比如DL/T645-07协议的A相电压,查表对应的数据标识是02010100,B相电表对应02010200。




3. 数据看板

数采配置(设备信息+变量参数)完成后,重启采集程序并生效配置,即可在:数采信息---变量数据---设备名称  中看到采集上来的数据。


☆  采集的数据值为“NULL”,请核对数采配置中设备参数与变量参数信息是否和设备参数一致及接线的正常。
☆  采集的数据值不正确,请核对变量寄存器及其地址是否正确。





3

网关日志


1.修改日志调试等级

日志设置路径:网关---云服务中心---云接入调试等级与采集调试等级.为了保证网关快速高效采集,调试完毕后请务必将网关采集日志和云接入日志等级调整为信息。




2.云接入日志查看

云接入日志用于诊断接入到云平台的通信链路情况和数据报文情况。查阅路径:网关---网关日志—云接入日志。

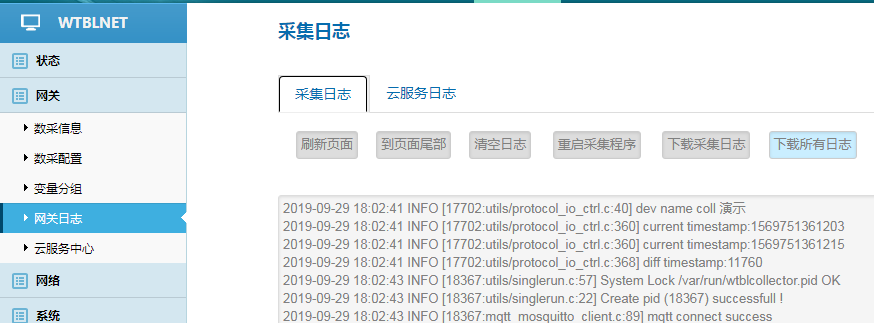

3.采集日志查看

采集日志用于诊断网关采集现场设备的通信情况和报文收发情况、以及远程配置交互等情况。
