电梯节能数据监测可视化管理系统

一、项目背景

随着城市化进程不断加速，高层建筑数量激增，电梯作为高层建筑中不可或缺的垂直交通工具，其能源消耗与碳排放问题日益凸显。近年来，越来越多的电梯开始加装电梯能量回馈装置进行节能改造，将原本电阻侧消耗的再生直流电能转换成交流电能并回送到电网，使电梯变成绿色“发电厂”为其他设备供电。

然而，由于缺乏有效的监测和评估手段，这些节能装置的实际效果往往难以准确衡量。不同品牌、型号的电梯，以及不同的使用场景和运行模式，都会对节能效果产生影响。因此，建立一套完善的电梯节能数据监测可视化管理系统，已成为推动电梯节能技术广泛应用、支撑节能决策的重要任务。

二、痛点解析

1、节能效果难以量化，缺乏客观评估手段

节能装置加装后缺乏有效监测，实际节电效果难以准确衡量，主观估计和理论推测存在较大不确定性，电梯制造商、建筑业主、物业管理公司、能源服务公司等各方难以对节能效益形成清晰认识。

2、能耗数据分散，缺乏集中可视化展示

电梯耗电量与能量回馈装置发电量数据分散于现场电表，缺乏统一采集与集中展示手段，管理者难以随时随地掌握电梯运行状态与能耗情况。

3、投资决策缺乏依据，回报测算不准确

节能改造项目的投资决策往往基于预期的节电收益，缺乏准确的节电率测试结果，易因过度乐观或保守的预测导致经济损失。

三、项目调研

现场调研确认以下关键条件：

设备方面，电梯现场一般配置两块电表——一块位于空气开关前，作为市电输入电表采集电梯耗电量；另一块位于电梯能量回馈装置出线位置，采集能量回馈装置的发电量。需对两块电表的电量数据进行采集，并上传至监控平台进行分析计算。

网络方面，现场采用4G网络通信，数据经数据采集网关上传至客户自主监控平台软件，管理人员可通过平台界面实时查看电梯运行状态与能耗情况。

四、解决方案

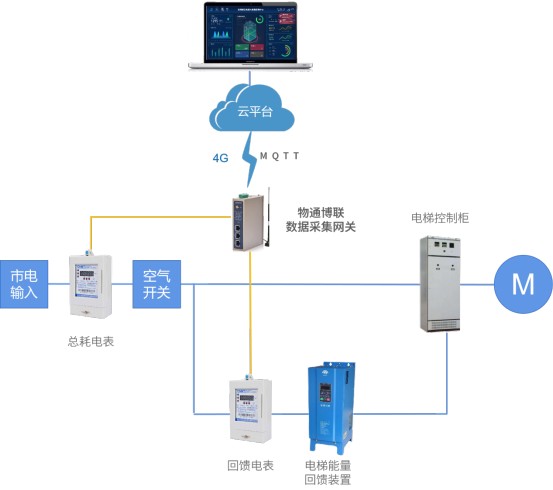

针对上述痛点，物通博联通过在现场电表侧加装数据采集网关，连接市电输入电表与能量回馈装置出线电表，分别采集电梯耗电量与发电量，经4G网络上传至客户自主监控平台软件。平台对数据进行深度分析计算，得出电梯的节电率和节能情况，并支持实时监测、远程监控、智能优化与决策支持等功能，实现电梯节能数据的可视化、精细化管理。

五、方案优势

1、双表精准采集，节能效果可量化

网关同时接入市电输入电表与能量回馈装置出线电表，分别采集耗电量与发电量，平台据此分析计算节电率，以客观、准确的数据消除主观估计和理论推测的不确定性，使各方对节能效益有清晰认识。

2、多端可视化展示，能耗全局集中掌握

采集数据在平台统一展示，实现远程监控，便于楼宇管理者随时随地查看电梯的运行状态和能耗情况，集中掌握各电梯能耗全局。

3、深度数据分析，支撑精细化节能优化

对采集数据进行深度分析，支持不同项目业态、时速、型号和运行模式下的电梯能效对比，据此提供节能建议和优化策略，如调整低负荷时段运行模式、识别能耗异常电梯及时维修或更换部件，为精细化管理提供依据。

4、决策支持有力，投资回报测算更可靠

明确的节电率数据有助于计算投资回报期和长期节能收益，为建筑业主和物业管理方的节能改造投资决策提供坚实的数据支撑，避免因预测偏差导致的经济损失，推动电梯节能技术的广泛应用和可持续发展。
