水泥搅拌机远程监控及远程维护系统方案

一、项目背景

某混凝土机械制造企业主营水泥搅拌机，产品覆盖混凝土搅拌站主机、搅拌机等，广泛服务于商品混凝土搅拌站、高铁梁场、水利水电工地等场景。

目前，企业现有的服务模式是"电话报修—派工—出差—现场排查"，工程师从接到电话到抵达工地平均耗时长，运维成本较高。与此同时，搅拌机PLC中其实已经记录了每一次称量超差、每一次电机过载、每一次搅拌时间偏离，但这些数据随着设备交付就"失联"了。

企业卖出去的是设备，丢掉的却是设备运行的全部知识，更可能会因为响应不及时而损失客户的信赖。这种"制造强、服务弱"的结构性失衡，成为企业从设备供应商向系统服务商转型的核心障碍。

二、痛点解析

其一，故障发现依赖客户。搅拌机的很多故障是渐进式的，而客户往往只能在停机时才报修，此时故障已从"可预防"演变为"已停机"。厂家失去的是干预窗口，用户付出的是停机代价。

其二，数据采集碎片化。企业产品交付跨度大，现场PLC有西门子S7-200SMART、S7-1200，也有三菱FX系列、国产信捷等，协议不一、接口各异。因此要求网关具备多协议兼容与点位模板化配置能力。

其三，工艺数据与设备数据割裂，服务价值难以量化。搅拌时间、投料顺序、称量精度这些数据既反映设备健康，也反映操作水平。厂家难以精准故障原因与异常操作，也难以纠正客户异常行为或对自身产品进行改进改善。

三、项目调研

现场调研确认以下关键条件：

设备方面，搅拌机主机控制柜以PLC为核心，可输出搅拌电机电流/电压、主机转速、各骨料/水泥/水/外加剂称量值、搅拌时间、出料门开关状态、报警代码等参数。

需采集的核心点位包括：搅拌主电机电流与电压、主机转速、四路称量瞬时值与累计值、单盘搅拌时间、加料/搅拌/出料阶段状态、故障报警字、设备运行/停机状态。

网络环境方面，设备分布式部署，要求网关支持4G无线联网能力，并具备断网本地缓存、恢复后补传能力，避免工地网络波动造成数据断档。

平台接入方面，数据经网关解析后以MQTT协议上报至运维平台，实现设备分布地图、设备看板、故障告警、运维工单与远程维护等功能，并支持手机端、电脑端远程访问。

四、解决方案

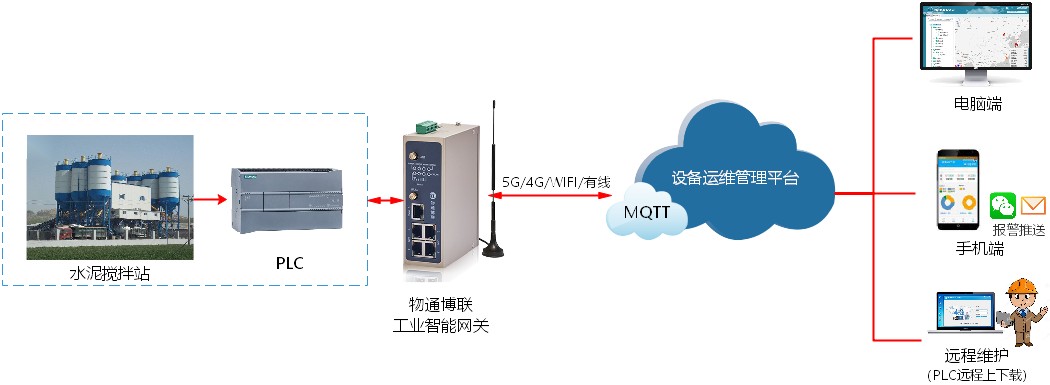

针对水泥搅拌机"多品牌PLC、多工地分布、工艺与设备数据需关联"的特点，方案采用工业智能网关作为边缘采集节点。

南向采集层：网关通过网口连接搅拌机PLC，内置西门子、三菱、信捷等主流协议驱动，按项目配置点位模板，采集搅拌主电机电流电压、主机转速、四路称量值、搅拌时间、阶段状态与报警字段，并在边缘侧完成数据清洗、单位换算与变化量上报，减少无效流量。

北向汇聚层：网关通过4G网络以MQTT方式将数据上传至云平台，平台按站点—设备等列表层级，支撑分布地图、运行大屏、报警管理与工单流转。同时网关本地具备断点续传能力，网络恢复后自动补传缓存数据。

双通道服务层：一条通道面向"看"——远程监控与数据分析，让厂家和客户同时看到设备状态与工艺指标；另一条通道面向"修"——通过设备维护通道建立通往现场PLC的安全链路，支持远程诊断、远程编程调试与程序上下载。两条通道共用同一套网关与网络，不增加现场改造。

五、参数特点

硬件形态：工业智能网关，导轨式安装于控制柜内，宽温设计适应拌合站粉尘、振动与温差环境，支持采集PLC、称重仪表、变频器等设备数据。

联网功能：支持4G/5G/WiFi/以太网多方式联网，有线与无线可并存或互为备份，适应商品站有线接入与工地无线接入两类场景。

采集能力：内置西门子、三菱、施耐德、信捷等主流PLC协议驱动，支持点位模板化配置与批量下发，具备边缘计算能力，可在网关侧完成称量偏差计算、电流趋势判断等预处理。

平台适配：支持接入工业设备数据云平台，按项目—拌合站—设备三级组织设备资产，实现实时数据、历史数据、报警数据监控，通过组态画面、报表与大屏实现可视化应用。

远程维护：配套设备远程维护系统，为工程师建立通往远端PLC的安全数据通道，支持远程配置、远程诊断、远程调试与远程程序升级，操作留痕可审计。

六、实现功能

数据采集：网关实时采集搅拌主电机电流电压、主机转速、四路称量值、单盘搅拌时间、加料/搅拌/出料阶段状态及报警代码，经边缘预处理后上传云平台，替代人工巡检与电话报修的信息获取方式。

远程监控：用户通过手机或电脑查看设备分布地图与拌合站运行大屏，按项目、拌合站、设备三级下钻，实时掌握每台搅拌机的运行状态、当前盘次工艺参数与报警信息，支持历史曲线回溯与多设备对比。

故障报警：支持阈值报警、持续时间报警与工况组合报警三类规则，例如"主电机电流持续超限30秒""单盘搅拌时间低于设定值""称量偏差连续三盘超差"等，触发后自动生成运维工单，通过微信、短信、邮件通知责任人，并记录报警—响应—闭环全过程。

远程控制：在权限管控与安全确认前提下，支持下发电机远程启停、工作参数调整等指令，主要用于调试与应急场景，控制操作全程留痕。

远程维护：工程师无需前往工地，通过设备维护通道对远端PLC进行远程诊断、程序上下载与参数修改，结合报警工单实现"先远程排查、再决定是否出差"，显著压缩故障响应时间与差旅成本。

数据分析：将设备数据与工艺数据关联分析，输出设备健康度评估（电流趋势、称量漂移）、工艺合规性分析（搅拌时间达标率、称量精度）与维保建议，既支撑厂家优化产品与服务，也可作为向客户提供工艺优化增值服务的依据。
