一、项目背景

某卷烟厂制丝车间配备多台松散回潮机，用于烟片复烤后回潮工序，通过蒸汽喷射与滚筒翻滚使烟片达到适宜含水率，保障后续切丝、烘丝质量。现有设备由西门子S7-1200PLC控制蒸汽阀门、滚筒变频器、排潮风机、加水泵等执行机构，并配套温湿度传感器、流量计、称重模块等仪表。

目前，车间仍依赖人工抄录PLC本地HMI屏显数据，每日定时记录回潮出口含水率、蒸汽消耗量、加水流量、滚筒转速等关键参数，存在以下痛点：

数据记录滞后，无法实时掌握回潮过程波动，影响烟片品质一致性；

蒸汽用量与加水比例缺乏精细化监测，能耗浪费较明显；

设备停机或参数超限时，无法第一时间通知维修与工艺人员，导致批次质量风险；

历史数据分散在纸质报表中，难以进行批次追溯与工艺优化分析。

工厂提出建设松散回潮机数据采集物联网系统，要求实现：

松散回潮机PLC运行参数远程实时监控；

蒸汽流量、压缩空气用量、电力消耗等能耗数据自动采集；

含水率偏差、蒸汽压力异常、设备故障等自动告警，支持手机与电脑同步接收；

按批次生成工艺报表，便于质量追溯与能耗考核。

二、方案解析

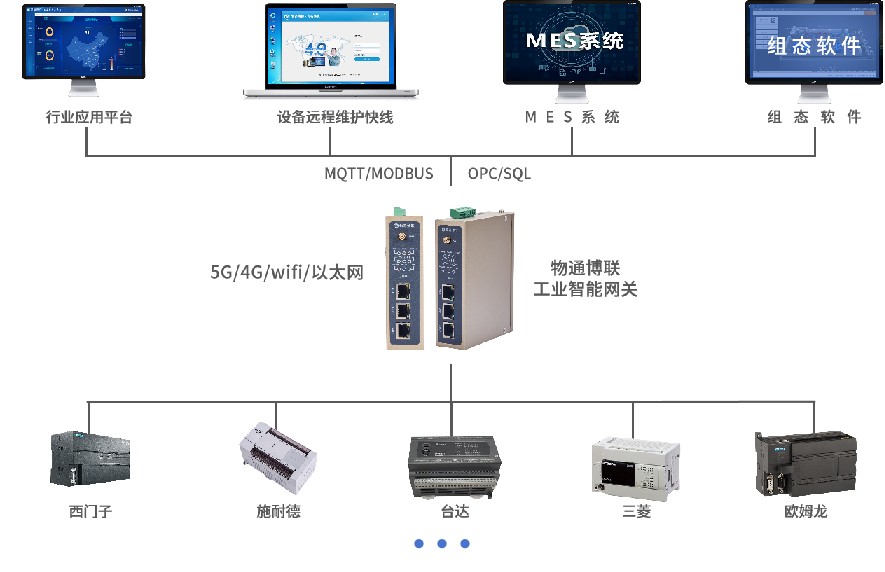

经过技术调研，物通博联（WideIOT）采用工业智能网关构建“设备层—网关层—平台层”三层物联网架构，具体如下：

设备层：制丝车间内3台松散回潮机，PLC控制蒸汽调节阀、变频滚筒电机、排潮风机、加水计量泵，并接入回潮出口红外水分仪、蒸汽压力变送器、涡街流量计、铂电阻温度计等传感仪表。配电柜内接入智能电表（支持ModbusRTU），用于采集单机电力消耗。

网关层：每台松散回潮机旁部署一台物通博联工业智能网关。网关通过以太网口连接西门子PLC（S7协议），通过RS485串口以菊花链方式挂载智能电表（ModbusRTU），同时利用一个串口接入现场流量仪。网关实时采集含水率设定值/实际值、蒸汽瞬时流量、累计蒸汽消耗量、加水瞬时流量、滚筒频率、电机电流、排潮风机转速等点位数据，并通过车间已有工业以太网，采用MQTT协议将数据上传至中控室本地服务器。

平台层：中控室服务器部署能源与工艺管理平台，接收并解析网关上报的MQTTJSON数据包。平台具备：

组态画面：模拟松散回潮机滚筒、喷嘴、风机运行状态，动态显示含水率曲线；

实时告警：含水率偏差超±0.5%、蒸汽压力波动超范围、电机过载时触发分级告警；

批次报表：按生产批次自动汇总蒸汽单耗、电耗、平均含水率、合格率等KPI；

远程操作：授权工艺员可通过平台下发含水率设定值调整指令（经PLC写入）。
