恒压供水泵站数据采集案例解析

项目背景

某小区部署有两台水泵实现恒压供水工作。运行逻辑主要为以下几方面：

1、两台水泵互为备用需要互锁，不能同时启动

2、一号水泵先启动、二号水泵混乱，如果当前运行的水泵出现故障会自动切换另一台水泵。

3、分别记录当前两台水泵运行时间及启动次数，实现自动轮换运行

4、两台水泵都有故障反馈点接入PLC输入点，水泵一旦出现故障反馈立刻停止当前水泵并触发故障报警。

5、故障告警后依赖现场人员按下按钮停止水泵运行，同时需要人工复位才能消警。

痛点分析

1、需要员工实时值守，监控水泵运行状态，出现故障快速前往现场进行排查和管控。

2、需要员工定期抄表，记录两台水泵的运行参数、运行时间、启停次数等信息。

3、故障发现、应急控制、复位消警等环节存在效率低问题，影响供水稳定。

解决方案

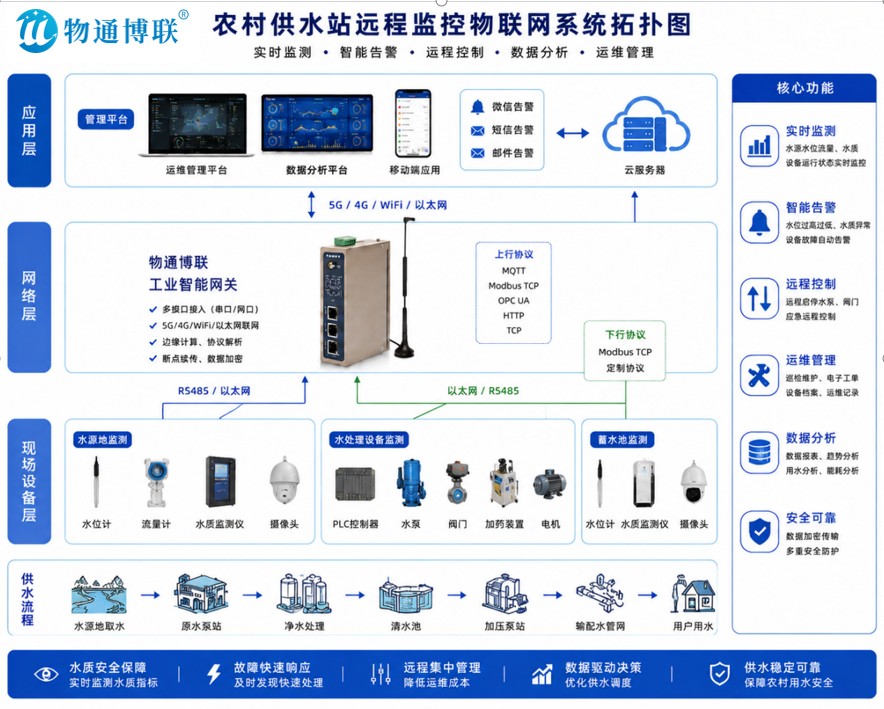

对此，物通博联（WideIOT）提供基于工业数据采集网关的恒压供水泵站物联网解决方案。系统架构如下：

1、设备层：现场水泵PLC为西门子S7-200SMART，以太网通信接口未被占用。

2、网关层；部署工业数据采集网关接入西门子PLC，配置数采、通信、告警、控制等参数。本此项目采用4G上网方式，将数据对接到物通博联云平台中。

3、平台层：管理人员通过手机端或电脑端，能够远程监控两台水泵的运行状态、工作参数、运行时间、启停次数、故障告警等信息，并实现远程控制、复位消警等操作。

实现功能

管理人员无需实时值守在现场，即可远程监控远程监控两台水泵的运行状态、工作参数、运行时间、启停次数、故障告警等信息，支持微信、短信、邮件等告警方式。

管理人员无需定期前往现场进行抄表，能够自由筛选并统计生成数据报表，从而为设备运行性能与安全风险等有所预判，基于数据分析做出科学合理决策。

管理人员无需手动复位和关闭水泵，能够远程控制水泵启停、阀门开关，也能实现PLC远程编程调试和远程上下载程序等操作，提高工作效率与应急管理水平。
