隧道在线监测物联网解决方案

一、方案背景

近年来，随着高速公路、城市地铁及山岭隧道的建设规模不断扩大，隧道运营安全监测需求日益突出。隧道作为半封闭地下结构，长期受围岩压力、地下水渗漏、车辆震动及气体聚集等因素影响，结构安全与运营环境风险并存。而传统人工巡检存在进入困难、覆盖不全、数据滞后等局限，难以实时掌握隧道结构受力与运营环境状态，尤其在突发灾害面前缺乏及时预警手段。

为此，某隧道运营管理单位要求建设一套隧道在线监测系统，实现对隧道结构、环境及交通状态的多参数实时采集、远程传输与智能预警，提升隧道运营安全管理水平。对此，物通博联提供高效可靠的物联网解决方案。

二、前期调研

经过调研与技术评估，隧道需接入的监测设备及数据类别如下：

1、加速度监测仪：结构振动（RS485，ModbusRTU协议）。

2、倾角振动监测仪：结构倾角、振动（RS485，ModbusRTU协议）。

3、GNSS监测一体机：结构位移、沉降（RS485，ModbusRTU协议）。

4、气体监测仪：氧气、硫化氢等有害气体浓度（RS485，ModbusRTU协议）。

5、地埋式积水监测仪：隧道内积水状况（RS485，ModbusRTU协议）。

6、风机、照明、水泵等机电设备：设备开关状态及远程控制（PLC，以太网口，S7协议）。

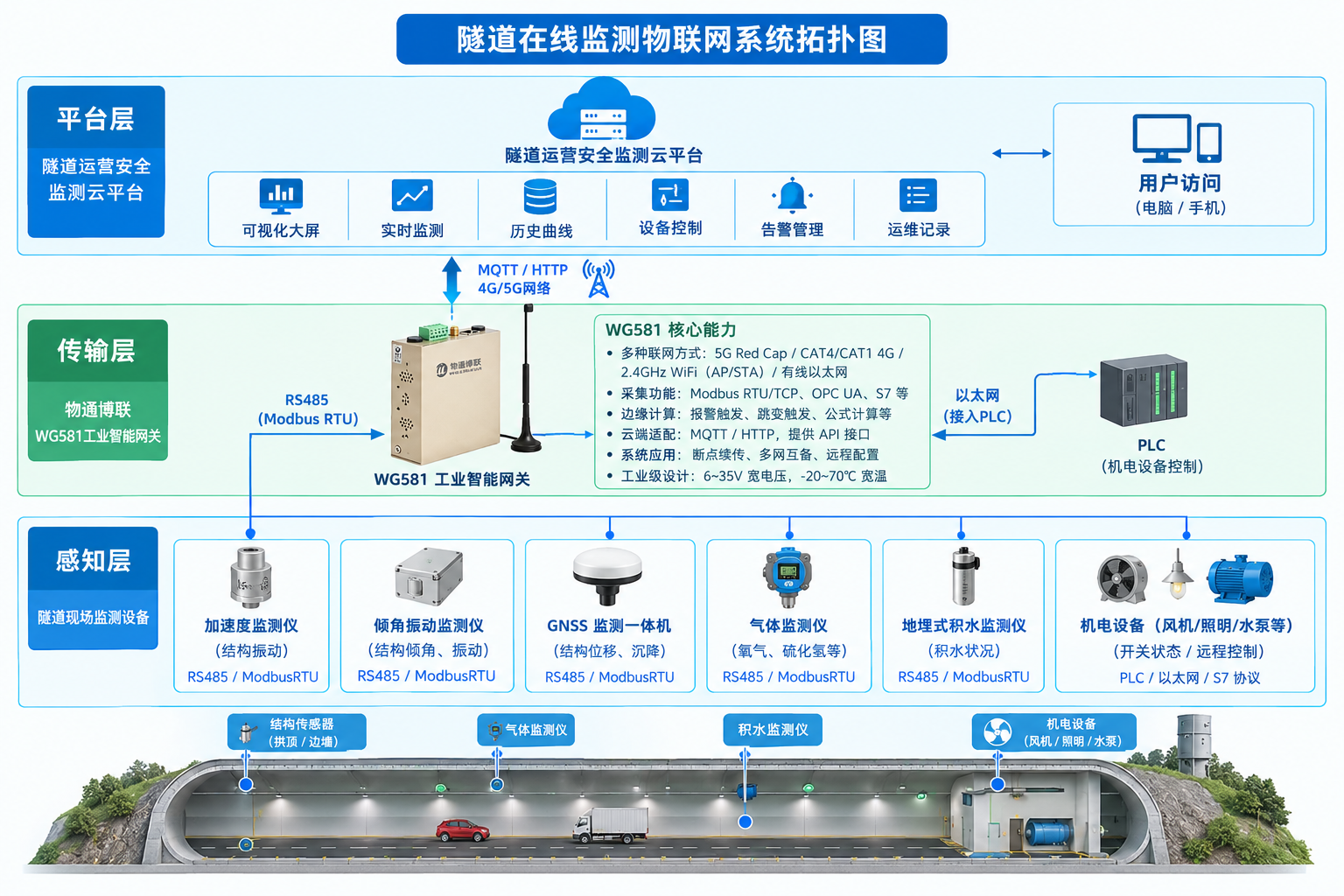

三、系统架构及选型

1.感知层

在隧道衬砌关键断面、拱顶、边墙等部位布设各类监测仪器，机电设备则位于隧道中段机房内。传感器通信接口以RS485为主，协议统一为ModbusRTU；PLC则具备以太网口。

2.传输层

采用物通博联WG581工业智能网关作为隧道现场数据汇聚节点，支持接入多路RS485设备，并通过以太网对接PLC，通过4G网络将隧道结构、环境、积水等数据上报至云端平台。

WG581核心能力：

联网功能：支持5GRedCap、CAT4/CAT14G、2.4GHzWiFi（AP/STA）、有线以太网等多种接入方式

采集功能：内嵌主流工控协议（ModbusRTU/TCP、OPCUA、S7等），支持采集传感器、PLC、仪器仪表等设备数据

边缘计算：支持协议解析、报警触发、跳变触发、公式计算及边缘决策

云端适配：支持MQTT、HTTP等方式接入云端平台，提供API开发接口

系统应用：支持断点续传、多网互备、网络自恢复、远程配置

工业级设计：支持6~35V宽电压供电，-20°C~70°C宽温工作，适应隧道高温高湿、粉尘振动等恶劣环境

3.平台层

隧道运营安全监测云平台接收各网关上报的MQTT数据，解析后存入时序数据库，并提供可视化大屏、实时监测、历史曲线、设备控制、告警管理及运维记录等功能模块，实现从结构感知到机电联动的闭环管理。

四、实现功能

1、对隧道结构位移、形变、振动、有害气体浓度、积水等多要素进行数据采集，生成可视化曲线与日报/周报/月报，辅助管理人员掌握隧道结构与运营环境演变规律。

2、根据预设阈值（如有害气体浓度超标、出现积水），远程控制风机、照明、水泵等机电设备状态，实现隧道运营环境的精准调节，减少人工干预，提高应急响应速度。

3、管理人员可通过手机端或电脑端远程查看各隧道实时数据与设备状态，随时随地掌握隧道运行情况，提升管理效率，合理制定运维巡检计划，延长设备使用寿命。

4、针对结构变形超限、有害气体超标、设备离线、积水报警等情况设定自动告警策略，通过微信、短信、邮件等方式推送至相关负责人，确保及时处置，保障隧道安全。

5、网关支持断点续传与本地数据缓存，在4G网络临时中断时自动保存数据，恢复后补传，确保监测数据的连续性与完整性。

6、提供标准API接口，可将监测数据推送至上级交通监管平台或省级隧道监测联网系统，助力区域隧道群数字化运营管理与应急联动协作。
