生态水文监测站物联网系统方案

一、方案背景

西北某地处于沙漠与黄土过渡带，生态脆弱，风蚀、水土流失、植被退化等问题交织。为科学评估防沙治沙、生态修复及水土保持工程的实际成效，当地科研机构在野外布设了多类型观测站点，长期跟踪植被生长、土壤墒情、风沙运动及气象变化等关键生态水文参数。

由于野外站点数量多、分布广，传统人工抄表方式不仅效率低下，数据汇总滞后，且难以捕捉短时剧烈变化，严重影响周期性规律研究的准确性。为此，项目方规划建设一套信息化远程监控平台，实现对全区域站点的集中在线管理，降低人力成本，提升数据采集的实时性与科研工作的可靠性。对此，物通博联（WideIOT）提供高效可靠的物联网解决方案。

二、前期调研

经过调研，现场需接入的设备及数据类别如下：

1、树干液流测量仪、树干周长测量仪：树干液流、树干周长（RS485串口，ModbusRTU协议）。

2、土壤温度传感器、含水率传感器、电导率传感器：土壤水分、温度、电导率（RS485串口，ModbusRTU协议）。

3、自动集沙仪、风速传感器、风向传感器及风蚀传感器：沙通量、动量通量、粒子通量、集沙速率及平均风速（RS485串口，ModbusRTU协议）。

4、大气温湿度传感器、雨量计、光照辐射传感器、风速风向传感器：空气温度、相对湿度、风速风向、气压、降雨量、太阳总辐射（RS485串口，ModbusRTU协议）。

三、系统架构及选型

1、感知层：各野外站点分别部署树木生长传感器、土壤多深度探头、集沙仪、沙粒计数仪、风速风向仪、温湿度百叶箱、雨量筒及辐射表等设备，通信接口以RS485为主，协议统一为ModbusRTU。

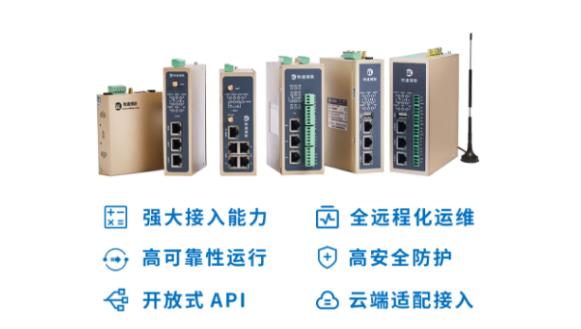

2、网关层：每个站点部署物通博联工业智能网关（WG583），实现多通道传感器数据的一体化采集与边缘预处理。网关通过4G无线网络，采用MQTT协议JSON报文上报至云端平台。

·具备3个以太网口、2个RS485/RS232串口

·具备5GRedCap、4G、WiFi等上网方式

·具备IP30防护等级，支持-30°C~70°C宽温工作条件

·具备低功耗设计，支持蓄电池、太阳能、市电等多种供电方式

·具备断点续传、数据缓存、自动重连等机制

·支持Modbus、MQTT、TCP等上行协议

3、平台层：科研中心的云平台接收各站点上报的MQTT报文，解析后存入数据库，并提供可视化数据大屏、实时监测面板、历史曲线、告警中心、报表导出等功能模块，实现从观测到决策的完整数据闭环。

四、实现功能

植被生长动态监测：实时采集树干液流速率与树干周长变化，结合气象因子关联分析，为研究水分运输效率、干物质积累与环境协同关系提供数据基础，助力沙漠适生树种筛选与改良。

土壤墒情分层监测：在线获取不同深度土壤水分、温度、电导率数据，支撑水土流失评估、节水灌溉制度优化及气候变化响应研究，服务于水土保持与植树造林工程。

气象多要素连续观测：对气温、湿度、风速风向、气压、降雨、太阳辐射等参数进行分钟级采集，生成可视化曲线与日/月/年统计图表，为区域水热平衡和蒸散发模型提供可靠输入。

风沙活动实时追踪：监测风速风向、输沙量及沙粒粒径分布，实时评估地表风蚀强度，为荒漠化动态监测和防风固沙措施调整提供即时数据依据。

综合数据大屏与集中管控：一张大屏展示所有站点的地理位置、设备在线状态、最新监测值及告警指标，支持按站点、按时间维度自由切换视图。

智能告警与通知：针对树干液流异常、土壤水分超限、风速过大、降雨突增等设定阈值，触发告警后通过微信、短信、邮件等方式分级推送，确保管理人员及时获知。

数据报表与对外共享：用户可自定义选取任意时间段、任意测点组合生成数据报表，支持一键导出；同时通过API将数据推送至省级生态监测平台或水文模型，实现跨系统协同与科研数据共享。
