二次供水泵站物联网解决方案

时间：2026-09-02 13:26:53

一、项目背景

随着城市化进程加快和高层建筑日益增多，二次供水已成为城镇生活供水的重要组成部分。某市水务集团下辖多个二次供水泵站，分布于居民小区、商业综合体、学校及医院等区域，配备变频调速泵组、稳压罐、消毒装置、流量计、压力传感器及电控柜等设备，承担着保障用户终端水压稳定、水质安全及连续供水的重任。

然而，二次供水泵站数量多、位置分散、无人值守现象普遍，传统的人工巡检与电话报修模式存在响应滞后、故障排查困难、运维成本偏高等问题，难以满足供水安全保障和节能降耗的精细化管理要求。为此，水务管理部门决定建设二次供水泵站物联网监控系统，具体要求如下：

对泵站内水泵运行状态、进出口压力、流量、液位、变频器频率、设备温度等参数进行远程实时监测；

采集供水泵组电耗、运行时长、启停次数、供水总量等数据，支撑能效分析与设备寿命评估；

实现水压异常、水泵故障、变频器报警、管道泄漏、水质超标（余氯、浊度等）等情况的自动告警，并支持手机端、电脑端同步通知；

构建数据统计与报表分析功能，辅助调度人员优化泵组运行策略，实现按需供水、节能降耗；

具备远程控制能力，支持对水泵启停、频率调节、阀门开度等进行远程操作与参数设定。

二、方案解析

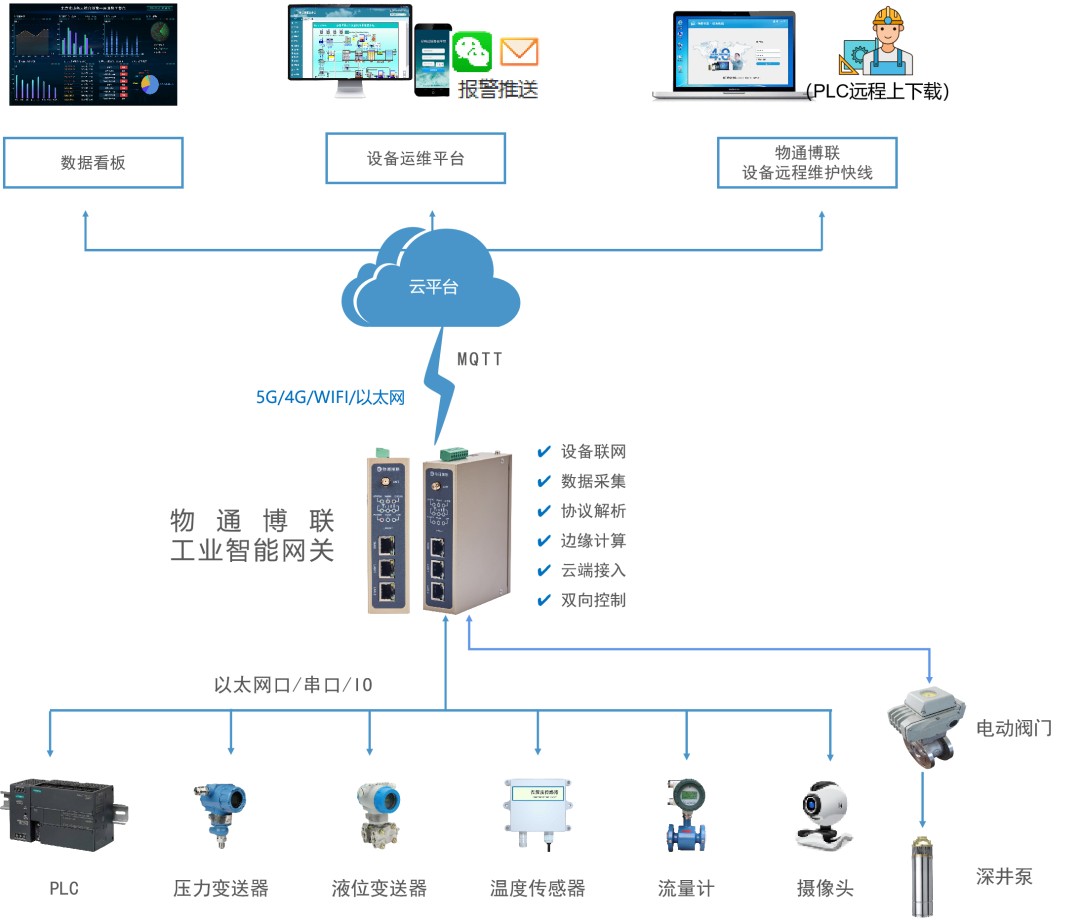

经过技术选型与现场调研，物通博联以工业物联网网关为核心，构建“感知层——网络层——平台层——应用层”一体化二次供水物联网监控体系，架构如下：

设备层：各二次供水泵站配置PLC（如西门子S7-1200、汇川H5U、施耐德M241等），控制变频器、水泵机组、电动阀门、消毒装置等设备运行；同时部署压力变送器、电磁流量计、超声波液位计、浊度仪、余氯分析仪及智能电表（Modbus协议），实时采集供水工艺参数、水质指标与能耗数据。

网关层：在每个泵站部署工业智能网关，通过以太网口或串口连接PLC、仪表和电表，实现数据采集与协议转换（支持ModbusRTU/TCP、S7、DLT645、OPCUA等），并通过4G/5G无线网络将数据加密上传至智慧水务管理平台中。网关内置边缘计算能力，可进行数据预处理、阈值判断和本地逻辑联动，即使在网络中断时也能保障泵站就地自动控制。

平台层：智慧水务管理平台部署于私有云服务器，实现海量泵站设备接入与MQTT/HTTP数据接收，提供设备管理、数据存储、告警引擎、可视化组态、报表中心、远程控制权限管理等核心功能，实现对全市二次供水泵站的统一监控、智能调度与运维管理。

应用层：运维人员通过PC端Web管理界面或手机端微信小程序/APP登录平台，实时查看各泵站运行状态、接收告警推送、调取历史趋势曲线、生成运营报表，并可远程执行水泵启停、频率调节等操作，实现“少人值守、智能值守”的现代化供水管理模式。
