污水处理厂的数据采集网关解决方案

一、项目背景

某市政污水处理厂日常处理能力达数万吨，涉及粗格栅、细格栅、沉砂池、生化池、二沉池、消毒池、污泥脱水系统等多个工艺环节，设备种类繁多，包括鼓风机、提升泵、搅拌器、加药泵、紫外消毒设备等。同时，厂区配有配电室、流量计、水质分析仪等辅助设施，用于监测进出水水质、流量、电耗、药耗等关键指标。

当前，污水处理厂面临以下管理需求：

实现对全厂关键设备（如提升泵、鼓风机、加药系统等）的远程集中监控；

实时采集进出水流量、COD、氨氮、pH、溶解氧等水质参数；

能耗（电力）、药耗（絮凝剂、消毒剂）数据自动记录与超标告警；

设备运行状态与工艺数据联动，生成报表，辅助运维决策，提升处理效率与节能水平。

二、方案解析

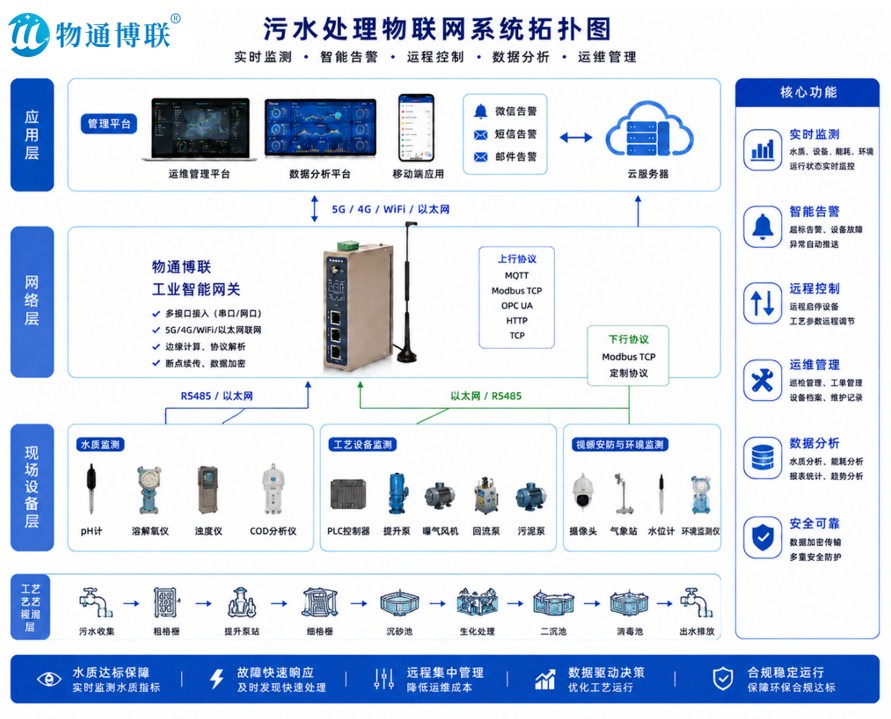

对此，物通博联（WideIOT）提供基于工业智能网关的数据采集物联网解决方案，系统架构如下：

设备层：包括污水处理各工艺段的PLC控制器（如西门子、施耐德、汇川等品牌），控制水泵、风机、搅拌器、阀门等设备；以及现场安装的智能电表（DLT645）、流量计（Modbus协议）、水质分析仪（RS485接口）等传感器仪表。

网关层：部署物通博联工业智能网关WG583，通过网口连接PLC，通过RS485串口接入多台智能电表、流量计和水质分析仪，实现多协议数据采集（如ModbusRTU、ModbusTCP、DLT645等），并通过4G方式将数据以MQTT协议上传至污水处理物联网平台。

平台层：厂区中控室的污水处理物联网平台负责接收并解析网关上传的数据，实现设备组态监控、实时数据显示、告警管理、远程控制、历史趋势分析、报表统计等功能，辅助运维人员及时发现异常，优化工艺运行参数。

三、功能效益

多协议兼容，快速部署

网关支持多种主流PLC品牌（西门子、三菱、欧姆龙、施耐德、台达、汇川等）及仪表协议，支持一对多串口采集，无需更换原有设备、无需停机，即可快速接入现有控制系统和仪表，极大降低改造难度和施工周期。

灵活联网方式，适配现场网络

网关支持5GRedCap/4G/WiFi/以太网等多种联网方式，本项目厂区面积大、站点数量较多、分布较远，因此通过4G无线网络的方式将数据稳定传输至中控室服务器，保障数据实时性与安全性。

设备远程监控与故障告警

平台可对提升泵、鼓风机、加药泵、搅拌器等关键设备进行组态化监控，实时显示运行状态、电流、频率、温度等参数。当设备出现超温、过载、停机等异常时，系统自动通过微信、短信、邮件等方式推送告警，确保快速响应。

能耗与药耗数据可视化管理

系统自动采集各工艺段用电量、用水量、药剂投加量等数据，生成日报/周报/月报，支持按工艺段、设备类型进行能耗与药耗对比分析。当能耗或药耗超出设定阈值时，平台自动预警，辅助管理人员及时调整运行策略。

综合数据分析，支撑节能降耗决策

通过整合设备运行数据、水质数据、能耗与药耗数据，平台可计算吨水处理电耗、吨水药耗、设备运行效率、碳排放强度等综合指标，为厂区提供数据支撑，帮助运维团队优化曝气控制、回流比、加药策略等工艺参数，实现节能降耗与稳定达标排放的双重目标。
