自来水厂高锰酸盐投加设备物联网解决方案
2024-10-11 16:30:12
项目背景 在自来水厂生产工艺中，高锰酸盐能够强化混凝除浊、控制消毒副产物，也能去除色度异味、微量有毒重金属、有机物、无机物以及藻类等，具有诸多优良特性，有助于加强饮用水安全。随着自动化技术逐步应用于高锰酸盐自动投加系统，监控管理制度也应与时俱进。对此，物通博联提供高效可靠的物联网解决方案。
该自来水公司是一家致力于“供排水一体化、城乡水务一体化、投资建设运营一体化”的水务一体化运营企业。本次项目使用物通博联工业智能网关+IOT云平台搭建高锰酸盐投加设备物联网系统，旨在实现对自来水厂水务进行智慧管理，确保稳定高效运行。
需求分析 01 人工操作效率低
现场各加药室较分散，依赖人工操作不仅劳动强度大，而且容易出现人为错误，如药剂投加过量或不足，影响处理效果。 02 故障响应能力差 由于缺乏有效的故障预警机制，导致故障发现滞后，面对突发故障的响应能力较差，难以形成高效可靠的运维机制。 03 数据分析应用少 环药剂的投加量需根据水质实时监测数据进行精确调整，但由于缺乏实时、可靠的数据支持，设备运行策略和处理效率迟迟得不到优化。 解决方案 物通博联根据客户需求，为客户搭建了一套具备自动化、智能化和高效化的高锰酸盐投加系统，该系统是通过物通博联·工业智能网关WG583采集控制器终端AB PLC，并通过4G网络将数据对接到物通博联·IOT云平台中，进行组态绘制呈现组态大屏，可以实现24小时不间断检测泵站运行的实时数据，动态显示高锰酸盐储液罐液位以及各个水池流量，并在出现异常时自动告警，同时也能灵活设置投加溶度以及投加值，实现料水智能自动配比、物料自动化料、流体自动投加、流量精准调控、运行安全预警、故障智能报警、故障自动停机切换以及实现数据分析和预测性维护等功能。
![]()
方案实施 现场使用物通博联·工业智能网关WG583与水泵控制柜里的PLC通过网线连接，网关采用4G物联网卡上网方式，采集PLC数据后通过4G网络上报到物通博联·IOT平台，从而云平台可以24小时实时监控PLC数据并且可以对PLC进行远程写入的目的。

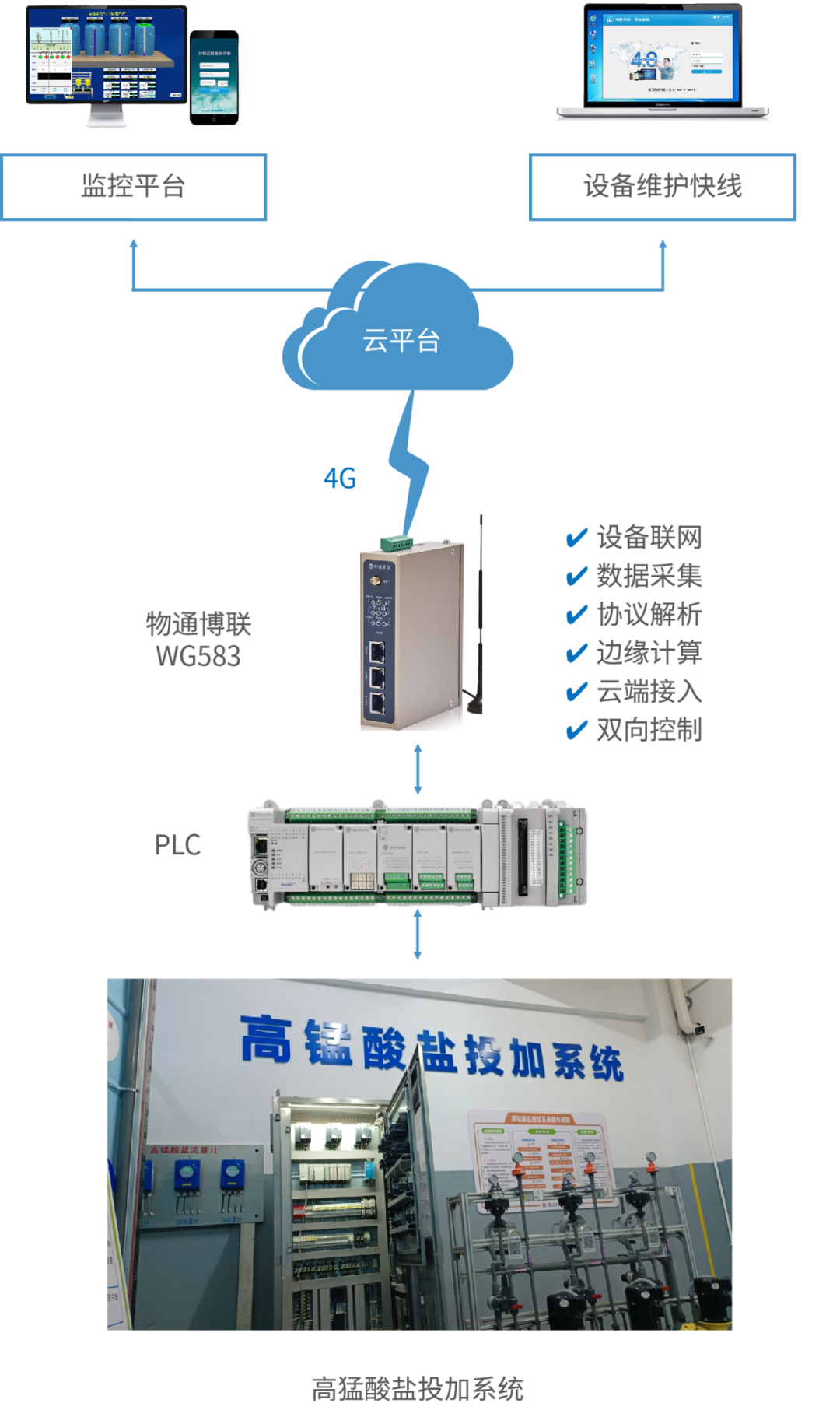

现场物通博联网关与PLC连接
在物通博联·IOT平台中，用户绘制高猛酸盐投加设备的组态界面，通过配置图形、报表、开关等控制并绑定变量数据，并实现手机端电脑端的远程监控和远程控制等操作。
![]()

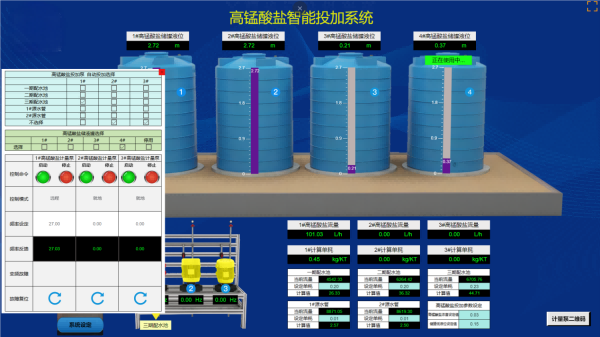

组态监控
系统功能 01 远程监控 通过采集AB PLC并将数据发送至云平台，可以实现对高锰酸盐投加系统的远程监控，管理人员可以通过手机或电脑远程访问整个系统。
02 组态展示 基于云组态功能还原加药工艺流程，快速查询高锰酸钾储液罐、计量泵、配水池等设备状态与工艺参数，一目了然。
03 自动告警 在发生异常或故障时及时向操作人员发送报警信号，支持微信、短信、邮件等通知方式，以便快速采取适当措施处理问题。
04 远程控制 可以根据实时的流量需求和运行状态，智能地调整泵的运行参数以及设置投加溶度以及投加值，确保加药工作安全有序进行。
05 能耗管理 通过合理调整泵的开关、配水池流量、储罐液位等状态，能够确保水的稳定供给，实现生产范围内的能耗成本控制与节能管理。
06 数据分析 基于多维度数据信息，能够为优化加药装置运行性能、减少能耗成本等提供可靠数据支持，制定科学合理决策。
方案价值 通过实时监控、控制温室大棚的环境变化，能够确保农作物在安全稳定的环境下健康通过高锰酸盐投加设备物联网系统，自来水厂可以实现对高锰酸盐投加工艺全流程的监控、管理和控制，运用数字化、信息化的管理手段确保水质安全和稳定，能够有效提升管理水平与响应能力，助力打造智慧自来水厂。
