通过物通博联工业智能网关实现台达PLC数据采集

2024-05-20 10:45:35

可编程逻辑控制器（PLC）是一种数字电子装置，它集计算机技术、通信技术和自动控制技术为一体，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程，为工厂带来降本升效的可靠收益，有效的促进我国工业的发展。

台达PLC是国产可编程控制器中性能较高、运行稳定的产品，广泛应于工业控制领域，此次我们要把台达PLC连接到物通博联物联网云平台，快速配置从而实现数据采集、边缘计算、远程监控、远程组态应用以及数据分析等多种功能。

工具/材料：

1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线）

2、物通博联·工业智能网关

3、Delta编程软件

操作步骤

网关接入PLC

1、以太网通信设置

控制器采用网口通信，请确保控制器的地址和网关LAN口地址在同一个网段。网关LAN口地址（默认：192.168.2.1）可登陆网关WEB管理界面：网络-LAN内网地址中修改。

（1）通过Delta编程软件，获取Delta 控制器网口参数。

（2）Delta控制器网口通过网线连接网关网口（LAN或FE1）。

2、串口（RS-485）通讯设置

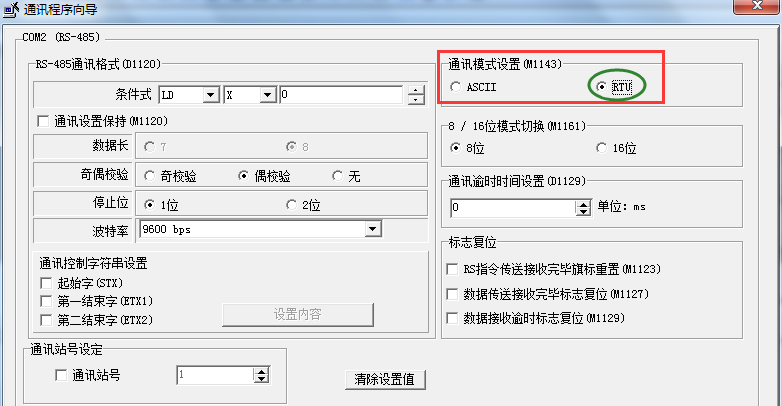

（1）通过Delta编程软件获取串口RS-485协议通讯参数，其中通讯模式设置 RTU。

从站地址、波特率、数据位、停止位、奇偶校验

（2）485串口通讯接线：

请保证接线的正确，这个是调试设备最关键也是最基本条件。

网关配置

电脑与网关通过网线连接，并设置电脑有线网卡的网段为：192.168.2.***网段（如：192.168.2.10）。

打开了浏览器登录网关，网关默认IP地址：192.168.2.1 ，初始密码：123456

网关---数采配置---添加设备---添加变量---重启采集程序并生效新的配置

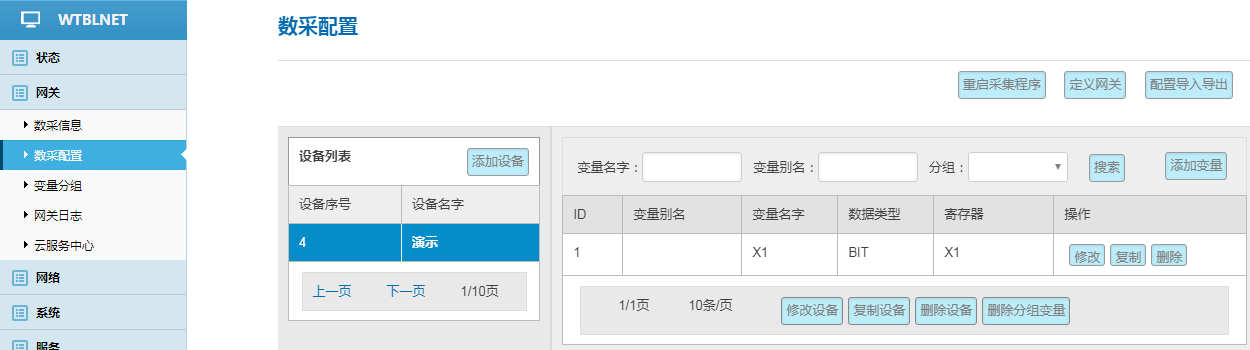

1、数采配置-设备配置

P.s.通常网关本地配置，仅作为测试用，先配置一部分变量来测试连通性即可，最终正常使用均在云平台进行配置。

配置信息：（配置协议、通信参数和采集周期及上报周期）。

l以太网通信主要参数

通信协议

接口类型

IP地址

端口号

Delta DVP

网口

控制器IP地址

502

拓展字段

0 （默认）

Algorithm; silentTime 算法；静止时间ms

Algorithm=0,逐个读法Algorithm=1,合并算法

l485串口通信主要参数

通信协议	接口类型	从站地址
Delta DVP	485串口	站号
串口参数	波特率、数据位、停止位、奇偶校验
串口号	默认：COM0;网关WG581系列：COM1
拓展字段	0 （默认） Algorithm; silentTime 算法；静止时间ms Algorithm=0,逐个读法Algorithm=1,合并算法
