通过物通博联工业智能网关实现基恩士PLC数据采集
2024-03-22 13:48:34
PLC是一种面向工业场景而且简单易懂，操作简便，可靠性高的自动化控制设备，广泛应用于工业制造领域中。随着科技的不断发展，业主/工程师对PLC联网进行远程监控、远程运维的需求越来越多，其中离不开数据采集技术的支持，可通过物通博联工业智能网关来实现。 物通博联·工业智能网关可接入多品牌PLC（西门子、三菱、欧姆龙、施耐德、松下、基恩士、倍福、台达、汇川等等），支持本地部署与远程云平台部署，可实现对PLC数据采集、边缘计算、远程监控、远程组态应用以及数据分析。
工具/材料： 1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线） 2、物通博联·工业智能网关 3、KV STUDIO软件 操作步骤 1 通讯设置 1、以太网通信设置 基恩士PLC与电脑通过网络连接，利用KVSTUDIO获取与设置IP地址、子网掩码与默认网关。
下拉到MC协议通信设置，选择适配的通信格式。(使用MC3E协议通讯时需设置） 基恩士PLC网口通过网线连接网关LAN口
2、串口通信设置 PLC连接编程软件。

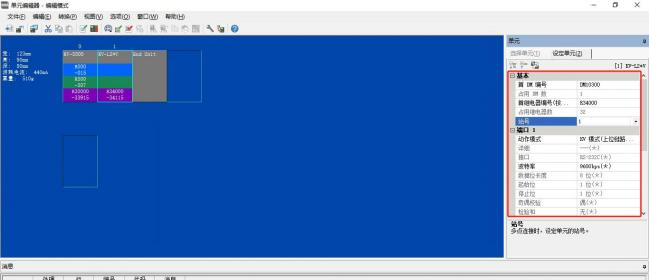

右键点击单元配置，进入单元配置器。
单元编辑器-设定单元设定站号，端口1：默认232串口，KV模式（上位链路）和端口2：选择KV模式（上位链路）；接口选择RS-485(两线制）。
设定好之后将程序下载回PLC，将PLC上的TERM.拨到ON。 串口接线（RS485/RS232） 2 网关配置 电脑与网关通过网线连接，并设置电脑有线网卡的网段为：192.168.2.***网段（如：192.168.2.10）。 打开了浏览器登录网关，网关默认IP地址：192.168.2.1，初始密码：123456 网关---数采配置---添加设备---添加变量---重启采集程序并生效新的配置 1、数采配置-设备配置 配置信息：（配置协议、通信参数和采集周期及上报周期）。
2、数采配置-变量配置 变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。
3、数据看板 数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息--- 变量数据---设备名称中看到采集上来的数据。
5、变量分组
3 网关联网
网络---可选WIFI网络、拨号网络（需要在网关通电前插入SIM卡、接好4G天线，开
启拨号网络）、WAN外网。 *更详细步骤说明，可查看物通博联操作手册文档或咨询物通博联工程师
